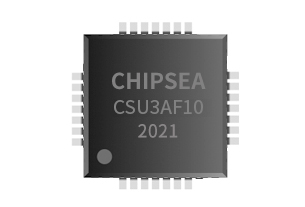

CSU3AF10系列是芯海科技推出的支持USB Type-C和PD3.0協議的USB-C控制器，内嵌8位MCU，主頻最高24MHz，内置32KB Flash。可應用于移動電源、儲能電源、車充、HUB等領域。

高性能的RISC CPU

8位單片機MCU
内置32K×16位程序存儲器FLASH
2K字節數據存儲器（SRAM）
隻有48條單字指令
12級PC存儲堆棧
12級PUSH和POP堆棧

振蕩器

内帶24MHz振蕩器，精度爲±1%@5V，25℃
支持外部24M晶體振蕩器
内部 10KHz振蕩器；精度±10%

外設特性

23個雙向I/O口
2個8位定時器，2個12位定時器
3路PWM輸出，1路互補PWM輸出
15個中斷源， 3個外部中斷，12個内部中斷
15個具有喚醒功能的輸入口

USB-TYPEC/USB-PD

--兩組獨立CC口，共用PD模塊
--支持USB-PD3.0協議
--支持PPS
--支持QC4.0
--支持上拉恒流源輸出80uA、180uA、330uA
--支持5.1K下拉
--支持Dead Battery檢測

USB-DP/DM

--四組獨立DP、DM
--支持華爲FCP、SCP
--支持三星AFC
--支持 QC2.0、QC3.0
--支持 Apple2.4、三星充電協議、BC1.2
17（外部）+3（内部）路12-bit ADC
--内部1.0V、2.5V、VDD三種參考電壓
1.0V、2.5V參考電壓，精度±1%
低電壓檢測（LVD）功能，内部提供2.1V、2.4V低電壓比較
輸入邏輯電平電壓可配置
支持在線仿真（ICD）
1路UART，波特率最高支持115200
NTC檢測功能，占用1個IO完成溫度測量
支持32位 CHIP ID；
指令周期12MHz/6MHz/3MHz
2個模拟比較器

專用微控制器的特性

上電複位（POR）
上電複位和硬件複位30ms延遲定時器
内帶低電壓檢測/低電壓複位（LVD/LVR）
8位定時器0
8位定時/計數器2
12定時/計數器3
12定時/計數器4
擴展型看門狗定時器（10K WDT）
7位向下計數窗看門狗WWDT
