産品概述
收藏

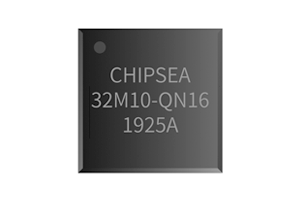

CSU32M10
CSU32M10是一款8位電子煙MCU,内置2K×16位MTP程序存儲器、104字節SRAM、128字節EEPROM,帶12-bit高性能ADC和高精度低溫漂基準電壓,集成專爲電子煙應用設計的硬件短路保護和霧化器阻抗測量功能,适用于中小功率電子煙應用。
高性能的RISC CPU
—8位單片機MCU
—内置2K×16位程序存儲器MTP
—104字節數據存儲器(SRAM)
—128字節的E2PROM,用于數據存儲
—支持在線仿真(ICD)
工作電壓
—2.35V~5.5V @Fcpu=4MHz,-40~85℃
電子煙專用特性
—短路保護比較器,比較電壓支持VDD或PT3.4減去80/200/320/480mv四種配置
—恒流源輸出,PT3.2口輸出恒定電流源50mA
振蕩器
—内置32/16/8/4/2MHz振蕩器,精度爲±1%@5V,25℃
專用微控制器的特性
—上電複位(POR)
—上電複位和硬件複位延遲定時器(98ms)
—内置低電壓複位(LVR)
—定時器0:8位可編程預分頻定時計數器
—定時/計數器2:12位可編程預分頻定時/計數器
—定時/計數器3:12位可編程預分頻定時/計數器
—擴展型看門狗定時器(32K WDT),可編程的時間範圍
—窗看門狗(CPU時鍾),7位向下計數器,使能後無法關閉
外設特性
—14個雙向I/O口
—2路蜂鳴器輸出,2路PWM輸出
—定時器3支持2對互補PWM輸出,支持大驅動輸出
—5個内部中斷,2個外部中斷
—11個具有喚醒功能的輸入口
—7+3路12-bit ADC:内部1.4V、2.0V、3.0V、4.0V、VDD、外部輸入三種參考電壓選擇
—提供一個1.4V、2V、3V、4V參考電壓輸出,精度±1.5%
—4個開漏輸出口 —PT5.0、PT5.1、PT1.1、PT1.3
—PT5.0和PT5.1輸出電流可配置爲 IOL=53mA@5V,IOH=25mA@5V
—PT1.0、PT3.5可輸出電流可配置爲IOL =30mA@5V,IOH=20mA@5V
—輸入邏輯電平阈值可配置
—5*8 LCD驅動,1/4duty,1/2bias
低功耗特性
—正常模式2.5mA@16MHz,5V
—休眠模式下的電流小于1μA
封裝
—MSOP10、QFN16
閱讀更多
收起
設計與開發
工具/軟件
CSU-IDE V6.0.3
芯海8位MCU/SOC集成開發環境 1. 集成C編譯器、彙編器、鏈接器、調試器 2. 支持标準C語言和彙編語言開發 3. 集成各芯片示例代碼
