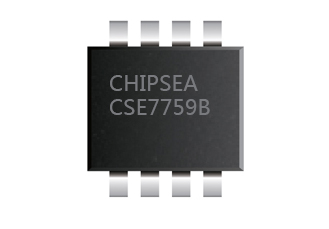

CSE7759B
CSE7759B 爲單相多功能計量芯片，提供高頻脈沖 CF 用于電能計量，通過 UART 可以直接讀取電流、電壓和功率的相關參數（如：系數、周期）；串口波特率爲 4800 bps（±2%）， 8 位數據， 1 位偶校驗， 1 停止位。主要應用領域：需要測量電壓、電流和功率的場合，例如單相多功能電能表、計量插座、數顯表等.
芯片主要特性功能
1. 電量累計誤差爲±2%。
2. 電流有效值、電壓有效值、 功率誤差範圍詳見 2.3 小節。
3. 串口 UART 通訊協議波特率爲 4800bps。
4. 内置電源監控電路，當電源電壓低到 4V 時，芯片進入複位狀态。
5. 内置 2.43V 的電壓參考源。
6. 5V 單電源供電，工作電流小于 5mA。
2. 電流有效值、電壓有效值、 功率誤差範圍詳見 2.3 小節。
3. 串口 UART 通訊協議波特率爲 4800bps。
4. 内置電源監控電路，當電源電壓低到 4V 時，芯片進入複位狀态。
5. 内置 2.43V 的電壓參考源。
6. 5V 單電源供電，工作電流小于 5mA。
