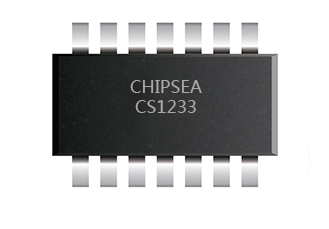

CS1233
主要應用場景：橋式傳感器、四角平衡稱重、壓力檢測、工業控制、化學分析等
CS1233内置一個ADC信号鏈和一個Sigma-delta ADC 及數字濾波器Digital Filter；其中，ADC信号鏈包含輸入MUXP/MUXN，可編程低噪聲增益放大器(PGA)；MUXP/MUXN分别具有8輸入通道，包括5個外部模拟輸入通道和3個内部輸入通道；MUXP/MUXN之後有電平移位模塊LVSHIFT，可以對地軌附近的輸入信号移位後送入PGA；
此外，CS1233還具有可調電流源IDAC1/0，可以調節輸入信号的共模電壓或補償失調電壓。PGA和ADC具有多種增益選擇，數字濾波器可配置爲多種輸出速率。
支持單端輸入
支持多達5 路輸入、可組成多個差分輸入對
支持輸入電平移位功能
此外，CS1233還具有可調電流源IDAC1/0，可以調節輸入信号的共模電壓或補償失調電壓。PGA和ADC具有多種增益選擇，數字濾波器可配置爲多種輸出速率。
支持單端輸入
支持多達5 路輸入、可組成多個差分輸入對
支持輸入電平移位功能
PGA
-- 1/2/4/8/16/32/64/128 倍可選增益
-- 高達100Mohm 的等效輸入阻抗
-- 高達100Mohm 的等效輸入阻抗
ADC
-- 24 bit 分辨率
-- 輸出速率10/20/40/80/160/320/640/1280Hz 8 檔可選
有效位：2.35V 參考、40Hz 速率、128 倍增益下19.5bits 有效位
-- 輸出速率10/20/40/80/160/320/640/1280Hz 8 檔可選
有效位：2.35V 參考、40Hz 速率、128 倍增益下19.5bits 有效位
LDO 及内部參考電壓（TBD）
-- 自帶LDO，輸出2.35/2.45/2.8/3.0V 可選，30ppm/℃，精度±1%
-- 自帶低漂移基準，内部參考電壓1.225V 可選，30ppm/℃，精度±1%
支持性能、普通、低功耗、休眠模式
支持電壓測量、溫度測量、手動測量模式，單命令切換
低漂移片上時鍾
三線串行通訊
-- 自帶低漂移基準，内部參考電壓1.225V 可選，30ppm/℃，精度±1%
支持性能、普通、低功耗、休眠模式
支持電壓測量、溫度測量、手動測量模式，單命令切換
低漂移片上時鍾
三線串行通訊
