CSU18M68
支持單鍵壓力觸控及防誤觸 标準I2C輸出接口 低功耗，小體積
CSU18M68是一款集成16位ADC、具有雙通道輸入的橋式傳感器調理芯片，支持12C通信接口，内置8位RISC内核、MTP存儲器，支持用戶編程，可用于壓力、氣體等傳感器調理。
主要特性
16bit Sigma-Delta型 ADC
支持2路全差分或4路單端輸入
支持2KHz~32KHz多種DataRate
集成PGA，支持1/5/10/20倍增益
内置溫度傳感器
8位RISC MCU内核，8KW MTP存儲器
定時器：Timer0 / Timer1 / WDT
工作電壓：2.4~3.6V
ADC工作電壓：2.75~3.6V
工作溫度： -40~85℃
支持2路全差分或4路單端輸入
支持2KHz~32KHz多種DataRate
集成PGA，支持1/5/10/20倍增益
内置溫度傳感器
8位RISC MCU内核，8KW MTP存儲器
定時器：Timer0 / Timer1 / WDT
工作電壓：2.4~3.6V
ADC工作電壓：2.75~3.6V
工作溫度： -40~85℃
輸出接口
I2C接口，支持100kbps/400kbps
2個開漏IO + 2個推挽IO，支持外部中斷
2個開漏IO + 2個推挽IO，支持外部中斷
封裝
WLCSP16，1.45mmx1.465mm
QFN16，3mmx3mm e=0.5
QFN16，3mmx3mm e=0.5

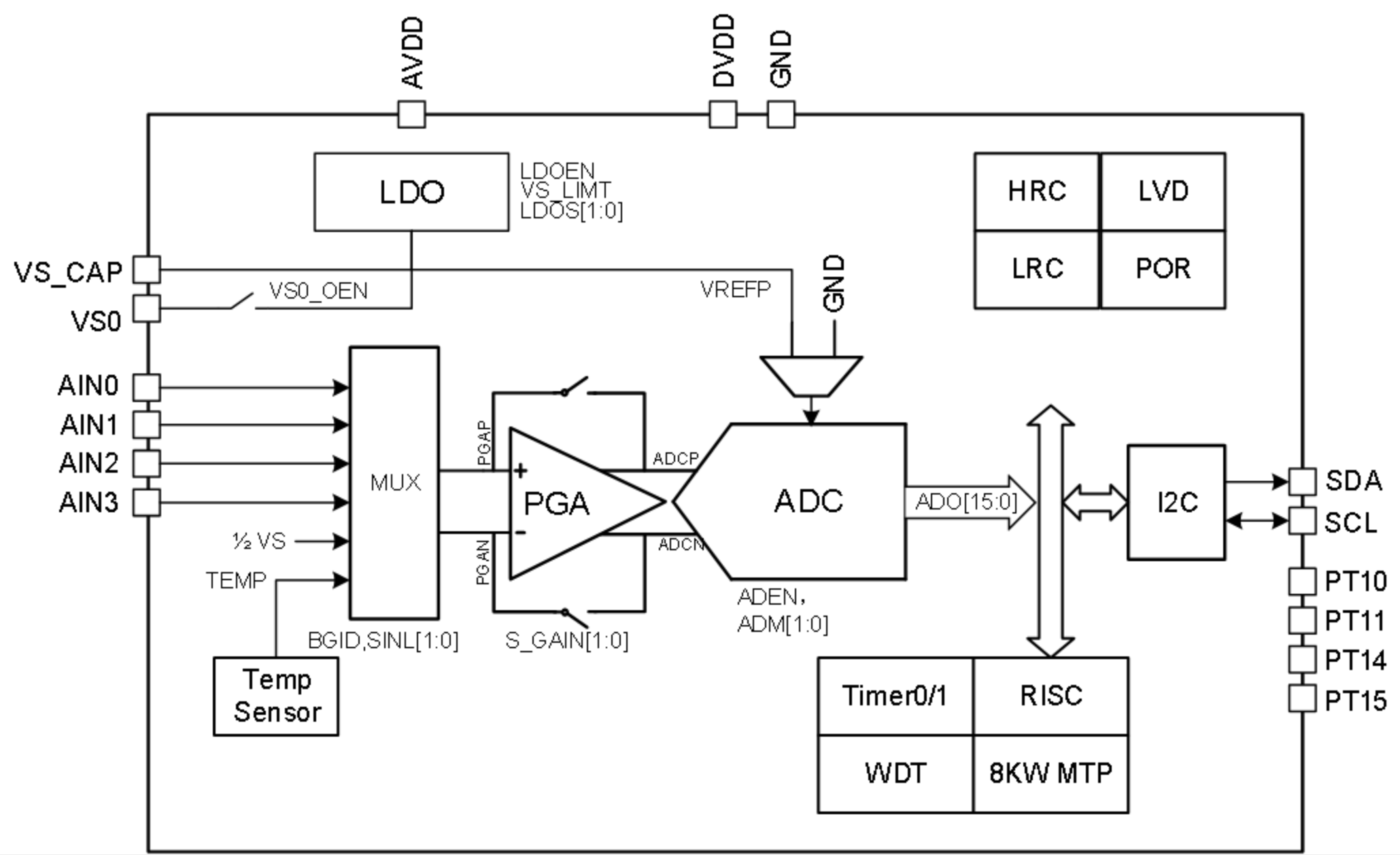

功能框圖
技術文檔
産品手冊(1)
應用文檔(1)
參考設計(1)
設計與開發
工具/軟件
_1667966589.jpg)
CSU-IDE V6.0.3
芯海8位MCU/SOC集成開發環境
1. 集成C編譯器、彙編器、鏈接器、調試器
2. 支持标準C語言和彙編語言開發 3. 集成各芯片示例代碼
