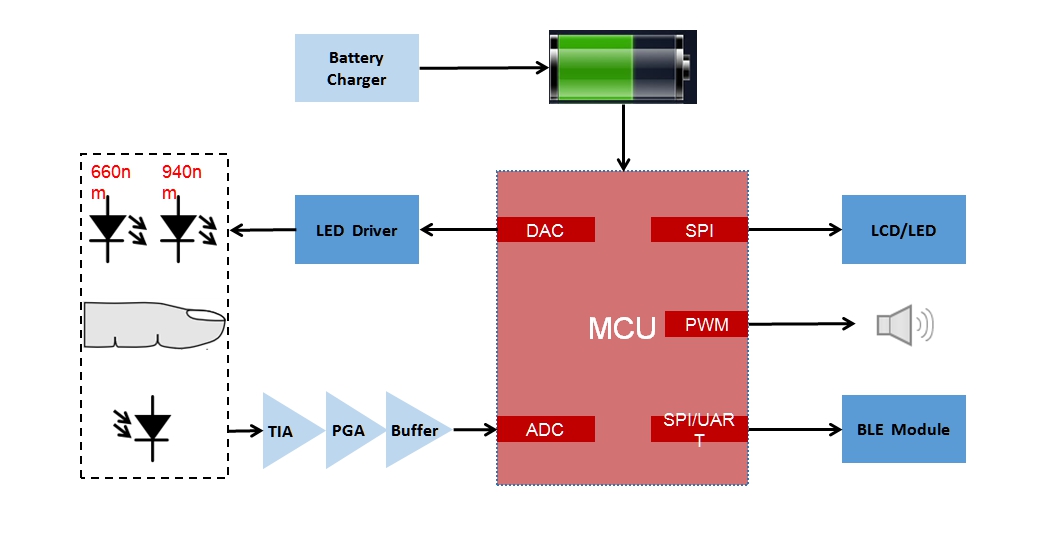

脈搏血氧儀通過對光電二極管接收的信号進行濾波與放大的器件、将接收信号數字化以提供給微處理器的模數轉換器，從而實現對血氧的檢測。

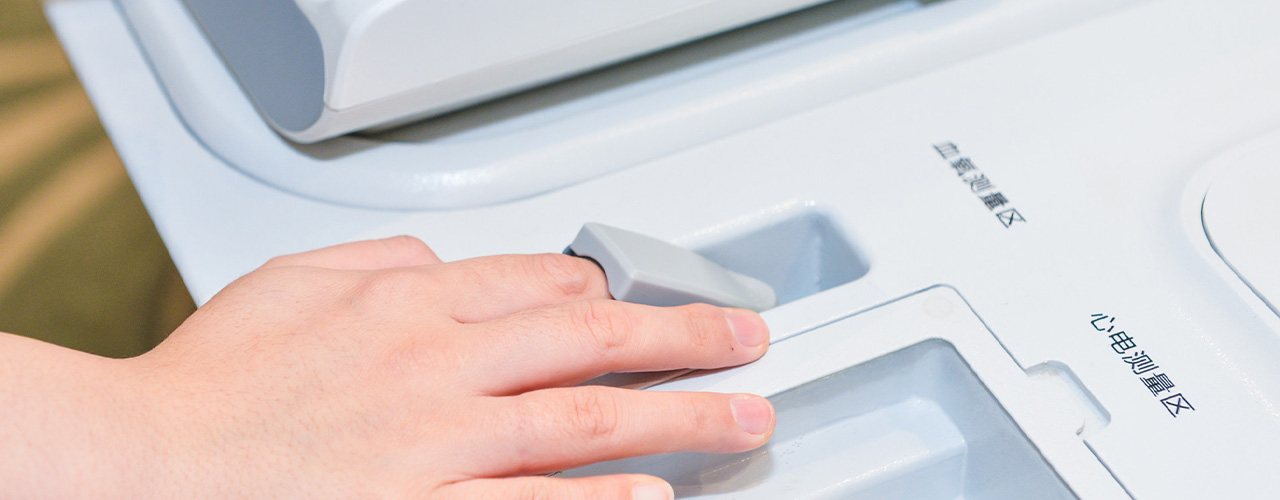

LED與光電二極管放置在與患者指尖或耳垂接觸的小型探針中，利用手指作爲盛裝血紅蛋白的透明容器，使用波長660nm的紅光和940nm的近紅外光作爲射入光源，通過測定光傳導強度來計算血紅蛋白濃度及血氧飽和度。無線模塊作爲MCU與手機之間通訊的橋梁，把MCU采集的數據傳送給手機等醫療設備，從而記錄和分析數據。點陣LCD主要用于實時顯示采集的數據。

CS32A060R8T6具有DAC、PWM、24bit高精度ADC和豐富的外設接口，可以很好的實現脈搏血氧儀的功能。
