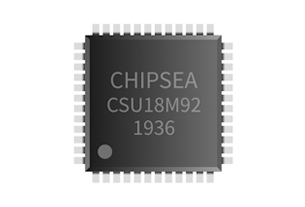

CSU18M92
CSU18M92主要應用于體脂秤等場景。
CSU18M92 是一款支持 4 電極交流測脂、 高精度人體稱重的 SOC。芯片包含人體阻抗測量模塊 BIM、 24bit Sigma-Delta ADC、 8K×16 位 MTP 程序存儲器、 128 字節EEPROM 和 896 字節數據存儲器。
高性能的RISC CPU
8位單片機MCU
内置8K×16位一次性可編程存儲器（MTP ROM）和128Bytes EEPROM
896字節數據存儲器（SRAM）
隻有46條單字指令
8級存儲堆棧
内置8K×16位一次性可編程存儲器（MTP ROM）和128Bytes EEPROM
896字節數據存儲器（SRAM）
隻有46條單字指令
8級存儲堆棧
模拟特性
1路輸入全差分24Bit Sigma-Delta型ADC，1/64/128倍增益選擇。
6路外部通道和2路内部通道 的10Bit SAR ADC
4電極交流人體阻抗測量（BIM)模塊
ADC的輸出速率15.2Hz~3.9KHz
内帶電荷泵
内帶穩壓器供傳感器和調制器
内部集成的可編程增益放大器
6路外部通道和2路内部通道 的10Bit SAR ADC
4電極交流人體阻抗測量（BIM)模塊
ADC的輸出速率15.2Hz~3.9KHz
内帶電荷泵
内帶穩壓器供傳感器和調制器
内部集成的可編程增益放大器
專用微控制器的特性
上電複位（POR）
上電複位延遲定時器（39ms）
内帶低電壓複位（LVR）
定時器0
-可編程預分頻的8位的定時器
定時/計數器1\2\3
-可編程預分頻的8位的定時/計數器
上電複位延遲定時器（39ms）
内帶低電壓複位（LVR）
定時器0
-可編程預分頻的8位的定時器
定時/計數器1\2\3
-可編程預分頻的8位的定時/計數器
外設特性
31位雙向I/O口，其中部分PT2.1~PT2.4、PT3*、PT4*複用作LCD/LED口
13個具有喚醒功能的輸入口
2路UART，波特率最高支持115200bps
1路I2C從機，支持标準模式（100K bit/s)和快速模式（400K bit/s)
1路SPI，最高通信速率500KHz
1路蜂鳴器輸出，電流能力6mA
支持4×24、6*22的LCD驅動或4*14 LED驅動
低電壓比較功能（LVD)，可用做電源電壓比較和外部電壓比較
内置溫度傳感器
具有RTC功能，年、月、日、星期、小時、分、秒信息
13個具有喚醒功能的輸入口
2路UART，波特率最高支持115200bps
1路I2C從機，支持标準模式（100K bit/s)和快速模式（400K bit/s)
1路SPI，最高通信速率500KHz
1路蜂鳴器輸出，電流能力6mA
支持4×24、6*22的LCD驅動或4*14 LED驅動
低電壓比較功能（LVD)，可用做電源電壓比較和外部電壓比較
内置溫度傳感器
具有RTC功能，年、月、日、星期、小時、分、秒信息
