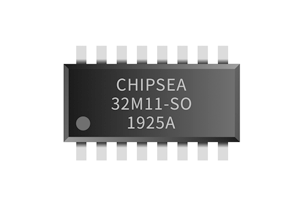

CSU32M11

CSU32M11是一款帶12-bit ADC的8位CMOS單芯片RISC MCU，内置2K×16位MTP程序存儲器，104字節SRAM。

高性能的RISC CPU

—8位單片機MCU
—内置2K×16位程序存儲器MTP
—104字節數據存儲器（SRAM）
—128字節的E2PROM，用于數據存儲
—支持在線仿真（ICD）

工作電壓

—2.35V~5.5V @Fcpu=4MHz，-40~85℃

電子煙專用特性

—短路保護比較器，比較電壓支持VDD或PT3.4減去80/200/320/480mv四種配置
—恒流源輸出，PT3.2口輸出恒定電流源50mA

振蕩器

—内置32/16/8/4/2MHz振蕩器，精度爲±1%@5V，25℃

專用微控制器的特性

—上電複位（POR）
—上電複位和硬件複位延遲定時器（98ms）
—内置低電壓複位（LVR）
—定時器0：8位可編程預分頻定時計數器
—定時/計數器2：12位可編程預分頻定時/計數器
—定時/計數器3：12位可編程預分頻定時/計數器
—擴展型看門狗定時器（32K WDT），可編程的時間範圍
—窗看門狗（CPU時鍾），7位向下計數器，使能後無法關閉

外設特性

—14個雙向I/O口
—2路蜂鳴器輸出，2路PWM輸出
—定時器3支持2對互補PWM輸出，支持大驅動輸出
—5個内部中斷，2個外部中斷
—11個具有喚醒功能的輸入口
—7+3路12-bit ADC：内部1.4V、2.0V、3.0V、4.0V、VDD、外部輸入三種參考電壓選擇
—提供一個1.4V、2V、3V、4V參考電壓輸出，精度±1.5%
—4個開漏輸出口 —PT5.0、PT5.1、PT1.1、PT1.3
—PT5.0和PT5.1輸出電流可配置爲 IOL=53mA@5V，IOH=25mA@5V
—PT1.0、PT3.5可輸出電流可配置爲IOL =30mA@5V，IOH=20mA@5V
—輸入邏輯電平阈值可配置
—5*8 LCD驅動，1/4duty,1/2bias
