CDS8712
主要應用場景：工業和過程控制等。
CDS8712是一款面向調理應用的信号調節器，用于工業和過程控制。CDS8712通過12個模拟前端通道選擇輸入，對其輸入信号進行最高1024倍增益放大和數字化調節。CDS8712通過片上ARM Cortex M0處理器中用戶可編程軟件，執行用戶定義的補償算法。經調節的信号可以通過PWM的形式輸出。該器件還可以通過UART、IIC和GPIO端口訪問數據和配置寄存器。
CDS8712還配備ISP (In-System Programming) 和 ICP (In-Circuit Programming) 功能，用戶可以升級固件而不必将芯片從闆子上取下。
CDS8712還配備ISP (In-System Programming) 和 ICP (In-Circuit Programming) 功能，用戶可以升級固件而不必将芯片從闆子上取下。
模拟前端(AFE)
14位SAR ADC，典型速率250KSPS，最快支持500KSPS
支持1~1024倍可編程增益放大（PGA）
支持外部輸入引腳自由組合做爲SAR ADC差分或單端輸入通道
最多支持6路外部差分輸入通道，或12路外部單端輸入通道
支持4路内部輸入通道(溫度傳感器、VDD/2通道、VS/2、GND)
支持電阻式傳感器通斷檢測功能
支持線性自校正
内置溫度傳感器
支持1~1024倍可編程增益放大（PGA）
支持外部輸入引腳自由組合做爲SAR ADC差分或單端輸入通道
最多支持6路外部差分輸入通道，或12路外部單端輸入通道
支持4路内部輸入通道(溫度傳感器、VDD/2通道、VS/2、GND)
支持電阻式傳感器通斷檢測功能
支持線性自校正
内置溫度傳感器
輸出接口
I2C接口，支持100kbps、400kbps
UART接口，最高支持3Mbps通信速率
GPIO接口，PA 6個開漏輸出口，PB 2個推挽輸出口
輸入支持1.8V-5.5V
UART接口，最高支持3Mbps通信速率
GPIO接口，PA 6個開漏輸出口，PB 2個推挽輸出口
輸入支持1.8V-5.5V
封裝
QFN24，4.0mm*4.0mm*0.75mm

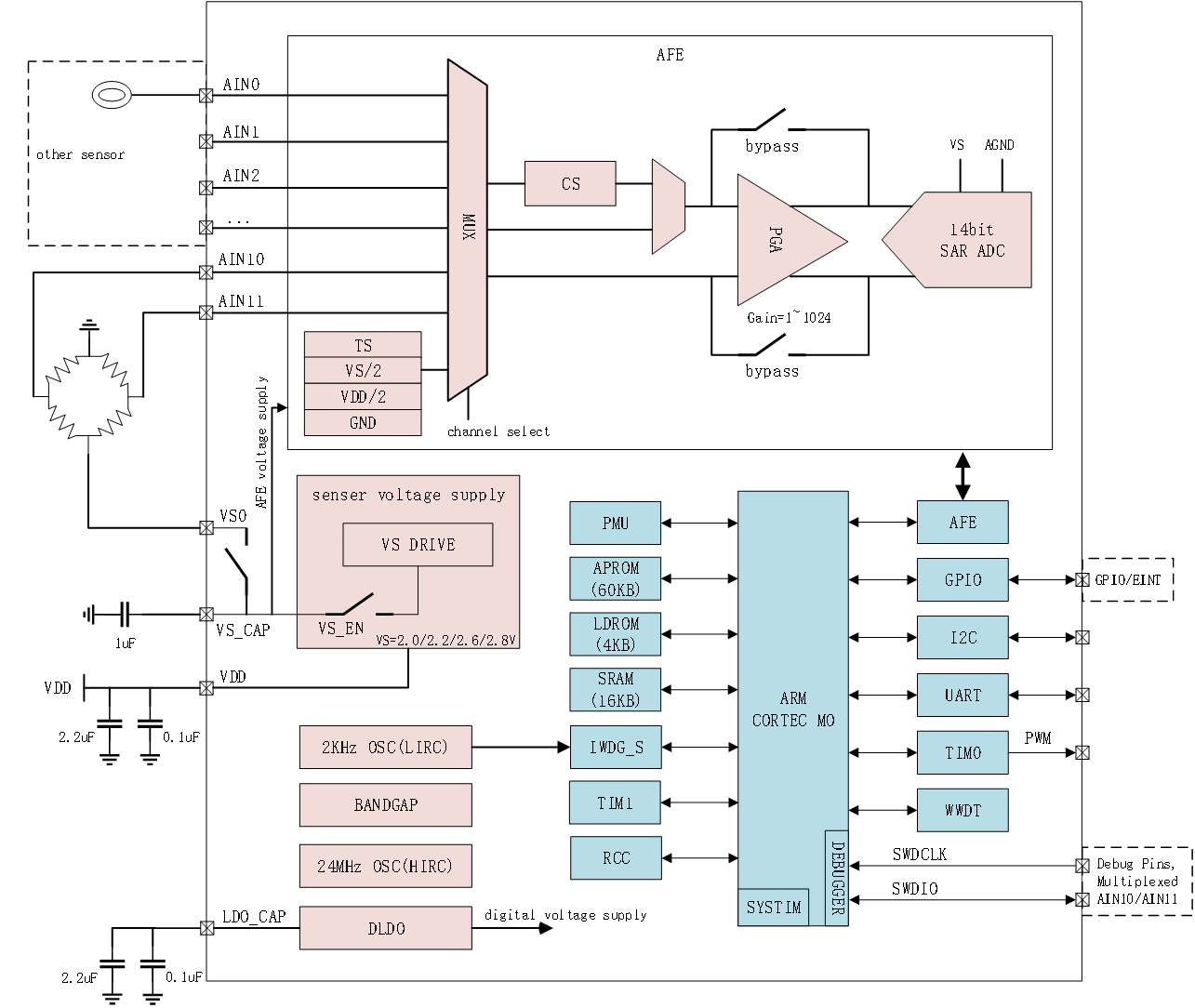

功能框圖
技術文檔
産品手冊(1)
設計與開發
工具/軟件
_1667966589.jpg)
CSU-IDE V6.0.3
芯海8位MCU/SOC集成開發環境
1. 集成C編譯器、彙編器、鏈接器、調試器
2. 支持标準C語言和彙編語言開發 3. 集成各芯片示例代碼
