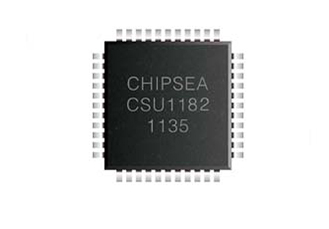

CSU1182B
CSU1182B主要應用于電子衡器、精密測量及控制系統等場景。
CSU1182B芯片是一個8位RISC架構的高性能單片機，集成了18Bit高精度ADC和LCD顯示模塊。常用測量系統的外圍器件，隻需7個普通的電容即可。此款芯片實現了工作電壓（3.3+/-0.1V）範圍内任意把系統校準數據保存到OTP内。
高性能的RISC CPU
8位單片機MCU
内置2.5K×16位一次性可編程存儲器（OTP ROM）
256字節數據存儲器（SRAM）
隻有39條單字指令
8級存儲堆棧
内置2.5K×16位一次性可編程存儲器（OTP ROM）
256字節數據存儲器（SRAM）
隻有39條單字指令
8級存儲堆棧
模拟特性
2路模拟輸入。
18位分辨率，有效精度18位(PGA爲8時，輸出速率爲32Hz)
内部集成的可編程增益放大器
ADC的輸出速率3.8Hz~3.9KHz
内帶電荷泵
内帶穩壓器供傳感器和調制器
18位分辨率，有效精度18位(PGA爲8時，輸出速率爲32Hz)
内部集成的可編程增益放大器
ADC的輸出速率3.8Hz~3.9KHz
内帶電荷泵
内帶穩壓器供傳感器和調制器
專用微控制器的特性
上電複位（POR）
上電複位延遲定時器（158ms）
内帶低電壓複位（LVR）
Timer
-8位可編程預分頻的8位的定時計數器
擴展型看門狗定時器（WDT）
-可編程的時間範圍
上電複位延遲定時器（158ms）
内帶低電壓複位（LVR）
Timer
-8位可編程預分頻的8位的定時計數器
擴展型看門狗定時器（WDT）
-可編程的時間範圍
外設特性
16位雙向I/O口
1路蜂鳴器輸出
4×18的LCD驅動
可選擇内部晶振、外部晶振、WDT晶振作爲時鍾源
可選擇兩種不同的LCD驅動波形
可選擇不同的偏置電壓産生方式
2個外部中斷
低電壓檢測（LVD）引腳（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.2V 、3.6V電壓比較）
内置溫度傳感器
1路蜂鳴器輸出
4×18的LCD驅動
可選擇内部晶振、外部晶振、WDT晶振作爲時鍾源
可選擇兩種不同的LCD驅動波形
可選擇不同的偏置電壓産生方式
2個外部中斷
低電壓檢測（LVD）引腳（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.2V 、3.6V電壓比較）
内置溫度傳感器
設計與開發
工具/軟件
_1667966589.jpg)
CSU-IDE V6.0.3
芯海8位MCU/SOC集成開發環境
1. 集成C編譯器、彙編器、鏈接器、調試器
2. 支持标準C語言和彙編語言開發 3. 集成各芯片示例代碼
