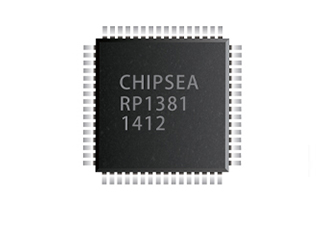

CSU8RP1381

CSU8RP1381芯片是一個8位RISC架構的高性能單片機，集成了24Bit高精度ADC和LCD顯示模塊。常用測量系統的外圍器件，隻需7個普通的電容即可。此款芯片實現了工作電壓（2.5~3.6V）範圍内任意把系統校準數據保存到OTP内。具有UART通訊口。

高性能的RISC CPU

8位單片機MCU
内置8K×16位一次性可編程存儲器（OTP ROM）
384字節數據存儲器（SRAM）
隻有43條單字指令
8級存儲堆棧
最快指令周期2MHz

模拟特性

2路24bit Sigma-Delta型 ADC
内置1/2/4/8/64/128/256/512倍 PGA
ADC的輸出速率30Hz~3.9KHz
内帶電荷泵
内帶穩壓器供傳感器和調制器
内置溫度傳感器

專用微控制器的特性

上電複位（POR）
上電複位和硬件複位延遲定時器（39ms）
内帶低電壓複位（LVR）
定時器0 -- 8位可編程預分頻的8位定時器
定時/計數器1 -- 8位可編程預分頻的8位定時器
定時/計數器4 -- 8位可編程預分頻的16位定時器
定時/計數器5 -- 8位可編程預分頻的16位定時器
擴展型看門狗定時器（32K WDT）-- 可編程的時間範圍

外設特性

16位雙向I/O口
4路蜂鳴器輸出
3路PWM輸出
7個内部中斷，2個外部中斷
5個具有喚醒功能的輸入口
4×32/6×30的LCD驅動
1路UART
内置低電壓燒錄控制電路，最低2.5V可以自燒錄

技術文檔

産品手冊(1)

DS_CSU8RP1381_V1.0_cn

版本：V1.0

設計與開發

工具/軟件

CSU-IDE V6.0.3

芯海8位MCU/SOC集成開發環境 1. 集成C編譯器、彙編器、鏈接器、調試器 2. 支持标準C語言和彙編語言開發 3. 集成各芯片示例代碼
