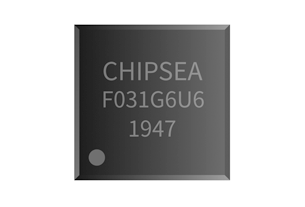

CS32F031

CS32F031系列是芯海科技推出的32位工業級信号鏈MCU，采用ARM® Cortex®-M0 内核，頻率48MHz，最高集成64Kbytes flash和8Kbytes SRAM，具備可靠性高、精度高、功耗低等特點。

CS32F031系列微控制器采用高性能的32位ARM® Cortex®-M0 内核，嵌入高達64Kbytes flash和8Kbytes SRAM，最高工作頻率48MHz。031系列包含2種不同封裝類型，涵蓋28腳到48腳等多款産品。芯片提供标準的通信接口（I2C、SPI/I2S和USART），1路12bit ADC，7個16bit定時器，1個32bit定時器，1個增強控制型PWM定時器。 CS32F031系列微控制器的工作溫度範圍爲-40℃~105℃，工作電壓範圍2V~5.5V。芯片提供一系列電源工作模式，以滿足不同的低功耗應用。 CS32F031系列微控制器适用于多種應用場景，例如控制器、手持設備、A/V接收器、PC外設、遊戲和GPS平台，工業應用等。

内核

—32位ARM® Cortex® -M0 CPU
—最高48MHz工作頻率

存儲器

—32K/64 Kbytes的flash 存儲器
—192B Flash 數據存儲
—4K/8Kbytes的SRAM，帶硬件奇偶校驗

時鍾模塊

—内部8MHz RC振蕩器(HRC), 典型情況下精度±1%
—内部14MHz RC振蕩器(HRC14), 典型情況下精度±1%
—内部40KHz RC振蕩器(LRC), 典型情況下精度±10%
—4~32MHz 晶體振蕩器(HXT)
—32.768KHz 低速晶體振蕩器(LXT)
—x2,x3,..,x16 鎖相環(PLL), 最高支持 48MHz

工作環境

—VDD 電壓: 2.0 to 5.5V
—VDDA 電壓: 2.0 to 5.5V
—VBAT 電壓: 1.65 to 5.5V
—溫度範圍: -40 to 85℃,or -40 to 105℃

啓動方式

—支持從閃存存儲器啓動
—支持從系統存儲器啓動
—支持從内部SRAM啓動

電源管理

—低功耗模式: 睡眠，深度睡眠1，深度睡眠2和待機模式
—電池VBAT 爲RTC和備用寄存器供電
—支持上電/掉電複位 (POR/PDR)
—支持低電壓檢測 (LVD)

通用輸入輸出(I/O)

—39個 I/O 支持最高48MHz工作頻率
—所有I/O映射外部中斷向量

模數轉換器(ADC)

—1路12位ADC
—最高1us轉換時間
—支持 10 個外部輸入通道
—工作電壓範圍: 2.4 to 5.5V
—輸入電壓轉換範圍: 0~5.5V

定時器

—1路16bit高級控制定時器（TIM1），每路有6個帶死區控制的PWM輸出通道
—5路通用的16位定時器
—1路基本的16位定時器
—1路獨立看門狗定時器 (FWDT): 8位預置數和12位自減型計數器
—1路窗看門狗定時器 (WWDT): 7位自減型計數器
—1個系統時間定時器: 24位自減型計數器

DMA

—5通道DMA控制器
—支持的外設: SPIx, I2Sx, I2Cx, USARTx, TIMx, ADC

中斷和事件

—多達32個可單獨屏蔽的中斷通道
—4種優先級可選
—16個外部中斷線

RTC 和備用寄存器

—日曆功能
—報警和周期性地從深度睡眠1/深度睡眠2/待機模式下喚醒的功能
—RTC 時鍾源: 32.768KHz 晶振時鍾, 内部 40KHz 低速時鍾, 32分頻的外部晶振時鍾
—VDD關閉時保存20 bytes的用戶數據

串行外設接口(SPI)

—兩個 SPI接口
—One I2S multiplexing with SPI1
—支持I2S和SPI1端口複用
—3位預分頻器可以産生8種主模式頻率
—4到16位可配置的幀格式

通用同步/異步收發器(USART)

—2個 USART
—支持: ISO7816接口, LIN主從功能, IrDA傳輸編解碼
—自動波特率檢測
—支持從深度睡眠1/深度睡眠2模式喚醒

I2C

—2路I2C支持主/從模式
—支持: 标準模式 ( 100k bit/s), 快速模式 (高達 400k bit/s), 超快模式 (高達 1M bit/s)
—支持7位或10位尋址模式
CRC 發生/校驗器
串行單線調試 (SWD)

封裝

—TSSOP20
—QFN32
—LQFP32
—LQFP48

閱讀更多

收起

産品選型

比較

導出

分享

全屏

技術文檔

産品手冊(2)

應用文檔(20)

應用筆記：基于芯海CS32F03x UART外設軟件模拟LIN從機與LIN總線通信
