世界叉車的起源，最早可以追溯到1917年。

曆經一百多年的發展，以叉車爲主的機械化裝卸、堆垛和短距運輸，讓人們告别了繁重的原始人力搬運，廣泛應用到全球的工廠、倉庫、港口、場站等工業、物流等國民經濟部門。

近年來，全球叉車市場規模呈上升态勢。2021年全球叉車銷量創紀錄達234萬輛，同比大增47.89%，其中中國叉車銷量高達110萬台，同比增長37.4%，成爲世界第一叉車生産大國和消費市場。

與此同時，随着新能源行業的持續火爆，以蓄電池爲動力源的新能源叉車成爲行業的未來發展方向。2021年，中國新能源叉車銷量爲65.78萬台，同比增長60.33%，未來仍保持着高速增長。

與傳統内燃叉車相比，新能源叉車進一步優化了叉車性能，具有能量轉換效率高、噪聲小、無廢氣排放、控制方便等優點，還有體積小、靈活、易操作等特點，在車間、倉庫、自動倉儲系統、大型超市等對環境條件要求較高的場合更具優勢。

叉車需要保持高安全、高強度、低能耗的工作性能，因此新能源叉車爲了實現高靈敏度的精準感知操控、适應各種高低溫應用場景及具備低功耗運行模式，對叉車驅動電機及控制系統上提出了很高的要求。

目前，市場上新能源叉車的驅動電機及控制系統種類頗多，主要可分爲直流電機、異步電機、永磁同步電機、開關磁阻電機等。

其中，永磁同步電機的綜合性能超過其它類型的電機，最大優點就是具有較高的功率密度與轉矩密度，相較其他種類的電機，在相同質量與體積下，永磁同步電機能夠爲新能源汽車提供最大的動力輸出與加速度，是新能源叉車性能最佳的驅動電機。

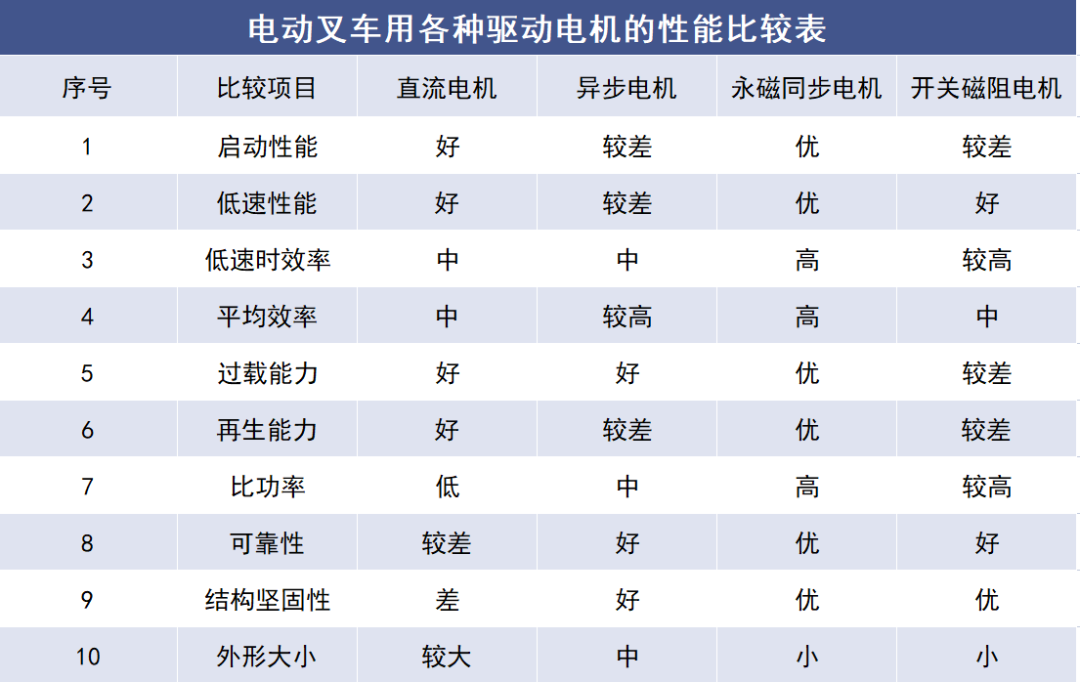

新能源叉車的各種驅動電機性能比較表

永磁同步電機具備效率高、扭矩大、壽命長等特點，屬于自換流式電機，使用弦波矢量（FOC）控制方式，具備高效率、高性能、高可靠性的特點。由于控制方式較爲複雜，需要了解電機進行整流轉向的轉子位置和機制。爲了獲得轉子位置，常采用位置傳感器，例如霍爾、編碼器和旋變等。

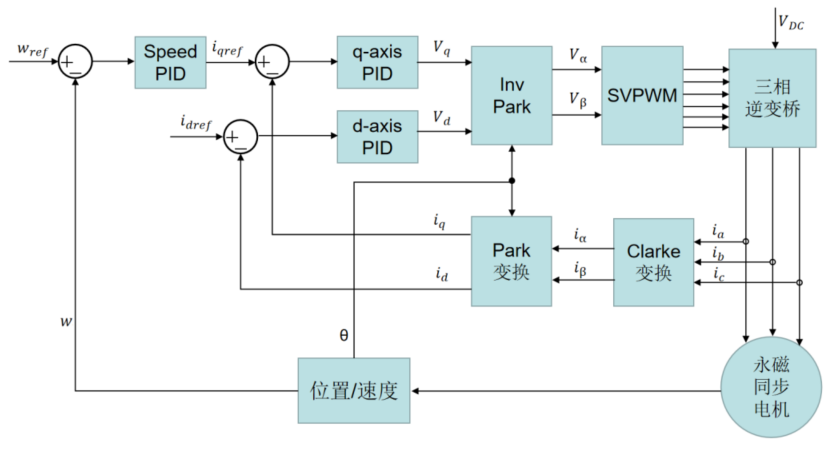

弦波矢量（FOC）控制原理框圖

由于叉車電流管理，需要調整到在變化的負載下控制速度，因此必須采用反饋控制機制，這也是叉車電機驅動控制器的關鍵技術所在。爲了獲得具有良好動态扭矩響應的良好速度控制，在正弦驅動中采用稱爲矢量控制（也稱爲磁場定向控制或FOC）的技術。

對此，爲了方便電機客戶工程師快速、高效地設計出滿足需求的新能源叉車永磁同步電機産品，芯海科技推出基于高性能MCU CS32F103系列芯片的新能源叉車永磁同步電機控制解決方案。

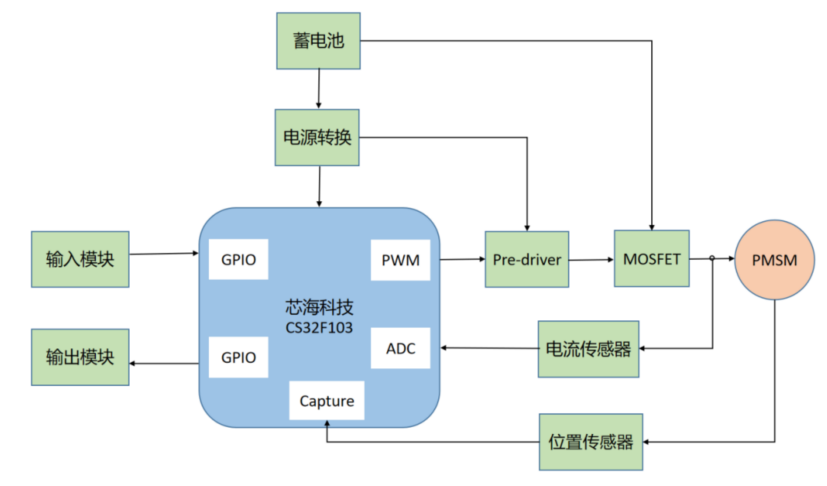

永磁同步電機控制系統硬件框圖

CS32F103内置高精度ADC采集永磁同步電機的相電流，然後通過運行clarke變換得到兩軸正交電流量Iα和Iβ，運行park變換後得到正交電流量 Id、Iq。将三相坐标變換爲兩相坐标，此時控制Id和Iq即可控制電機扭矩和磁場。通常将Id設置爲０。

将Iq與Id進行PI運算，得到輸出量Vq和Ｖd，通過位置傳感器（例如霍爾，編碼器，旋變）得到電機的角度θ和轉速n。

對Vq、Ｖd和θ進行park逆變換，得到二軸變量Vα和Vβ，再進行clarke逆變換得到目标三相電壓生成SVPWM來控制MOS電橋，來驅動永磁同步電機。

矢量控制方案實現之後還需要調整PI控制器參數以匹配不同的電機和負載類型，參數設置不當，則會導緻電機控制效率偏低，響應不達标。

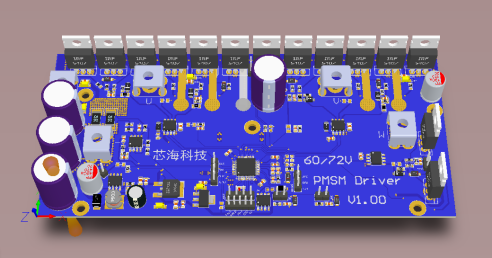

芯海科技新能源叉車電機控制器DEMO

CS32F103采用高性能32位RISC架構，最高工作頻率爲72MHz，嵌入128K Byte flash和20K Byte SRAM，提供标準的通信接口（I2C、SPI、USART），2路12Bit ADC、3個通用16位定時器、1個PWM高級定時器、1個USB接口和1個CAN接口。提供包括涵蓋48引腳到100引腳的多種封裝，适用于電機控制、工業自動化、儀器儀表、醫療、消費電子、汽車電子等應用領域。

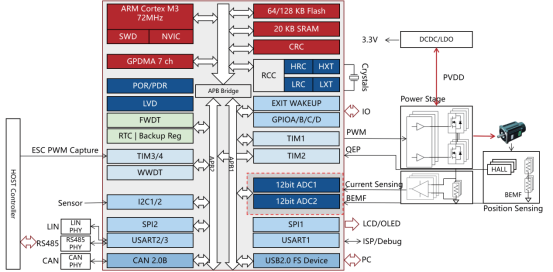

芯海科技CS32F103産品框圖

CS32F103的供電電壓爲2.0V至3.6V，工作溫度範圍涵蓋-40℃至+105℃，結溫達125℃，滿足苛刻的極端應用環境下，在規定範圍内電壓、電流、溫度及器件保護等方面，實現開機和工作狀态的全系統檢測，确保叉車正常運行。

此外，CS32F103還具備支持睡眠模式、停機模式、待機模式等三種低功耗的節能模式，可以在低功耗要求、短啓動時間和多種喚醒事件之間達到最佳的平衡，保證新能源叉車的低功耗應用。

CS32F103系列憑借高度集成特性，支持終端應用根據具體需求開發電機控制的定制算法，可以使電機驅動器更好地管理電機故障檢測等關鍵功能，同時實施保護機制，從而提高系統可靠性。

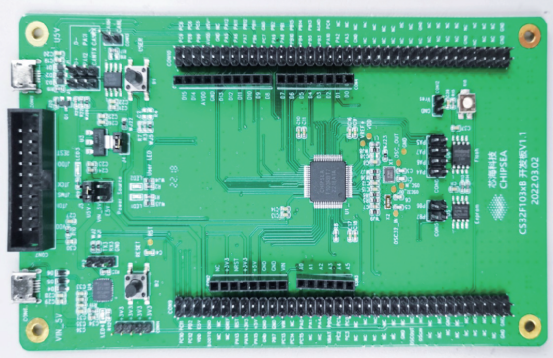

EVB-32F103系列開發闆

在開發生态上，CS32F103支持KEIL等集成開發環境，提供EVB-32F103系列開發闆和在線調試工具，提供芯海科技最新的CSWrite V3.x等最新燒錄工具軟件，具有燒錄速度快、良率高、操作簡單的特點，還支持數據統計、在線更新等增強功能，幫助客戶實現電機控制器的最終硬件配置。

此外，CS32F103還支持第三方量産燒錄工具，用戶無需重複購買。芯海科技提供全面的産品SDK開發包，提供固件版本管理系統，方便用戶工程師可以安全分發固件，避免版本錯誤，實現快速移植開發。

CS32F103系列的型号列表
