11月17日，由工業和信息化部、安徽省人民政府共同舉辦的“2022世界集成電路大會”在安徽省合肥市隆重開幕，吸引全球業界矚目。安徽省委書記鄭栅潔、省長王清憲、省政協主席唐良智、工業和信息化部副部長王江平、常務副省長劉惠、合肥市委書記虞愛華等國家部省領導出席活動，衆多國内外著名專家學者、跨國企業及知名高校彙聚一堂。

2022世界集成電路大會現場

大會以“合作才能共赢”爲主題，主要内容包括開幕式暨開幕論壇、4場高峰論壇、10場主題論壇等豐富活動。

安徽省委副書記、省長王清憲緻辭

國家工業和信息化部黨組成員、副部長王江平緻辭

安徽省人民政府副省長何樹山介紹出席嘉賓

其中，第十七屆“中國芯”集成電路産業促進大會作爲本屆大會的重磅細分活動之一，于當日下午揭曉本屆“中國芯”優秀産品獲獎榜單。芯海科技（股票代碼：688595）基于人體成分測量的高精度生物傳感AFE芯片 CS1253，在全國227家優秀企業的334款參賽産品中脫穎而出，榮登“中國芯”優秀技術創新産品榜單。

CS1253榮獲第十七屆“中國芯”優秀技術創新産品

“中國芯”評選是由國家工信部指導、中國電子信息産業發展研究院舉辦的行業權威活動，自2006年成立以來，指引及見證了中國集成電路産業的快速發展。此次芯海科技CS1253榮獲“中國芯”，是公司自2007年以來累計第七次、從2019年連續三屆榮膺“中國芯”。

2022（第十七屆）中國芯集成電路産業促進大會現場

在本屆大會上，芯海科技除了蟬聯“中國芯”之外，還将會參加11月18日“2022中國半導體市場年會”，并作相關專題報告，屆時将另文詳叙。

後文将爲您詳細介紹CS1253的技術特征和産品亮點，字數約計2000字，閱讀約需4分鍾。

爲什麽需要關注人體成分呢? 我們知道，通常減肥的人會認爲減體重就是減肥。其實這是個誤區，因爲一樣的體重，卻有不一樣的脂肪含量，其體型區别很大。同時，人體成分還與身體健康息息相關（例如一些慢性病），因此越來越多人會通過持續監測人體成分的變化來指導飲食、運動管理，保持身體的健康狀态。

人體由水分、蛋白質、脂肪和無機鹽組成，其中約70%是水分，阻抗較小，主要存在于血液、肌肉等。脂肪導電性差，呈現爲高阻抗，單位體積中脂肪含量越高阻抗越大。因此，人體成分分析可根據人體阻抗的大小，測量和推斷人體脂肪和水分的含量。

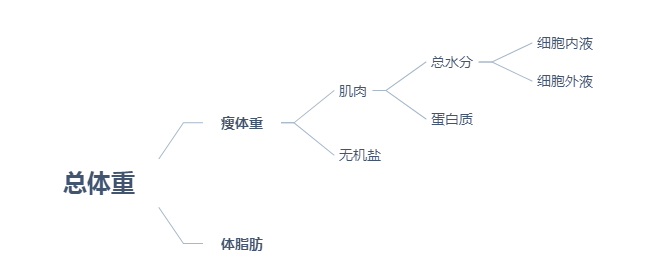

人體成分的主要構成圖

人體成分分析有MRI (核磁共振成像）測量、DEXA (雙能X線吸收測量)、水中密度測量、BIA (生物電阻抗測量）等多種方法。綜合比較起來，生物電阻抗法是在成本，易用性以及準确度方面綜合表現比較均衡的方法。

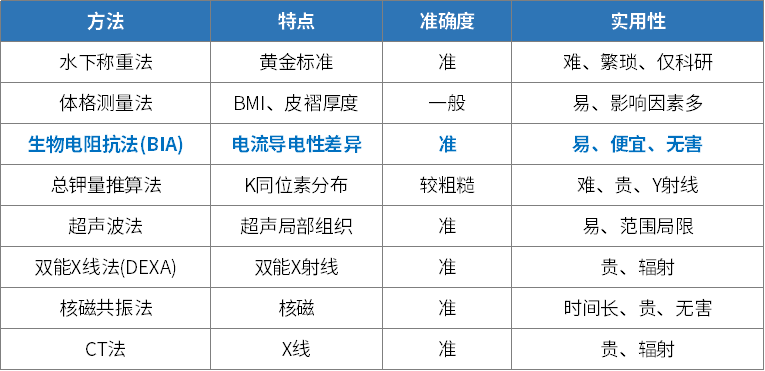

人體成分測量方法對比表

生物電阻抗法（Bioelectric Impedance Analysis）是一種通過電學方法測量人體成分的技術。将微弱的交流電流信号輸入人體時，電流會随着電阻小、傳導性能較好的體液流轉。水分的多少決定着電流通過的通路的寬窄，這個可用阻抗值表示。通過檢測電壓可以獲得生物阻抗值：

生物阻抗可以使用複阻抗Z=R+jXc表示，其中電阻R爲實部，電抗Xc爲虛部。複阻抗取模可得：

BIA設備借助置于體表的電極系統向檢測對象輸入微小的交流測量電流，準确測量生物電阻抗Z後，代入到獲得科學驗證的算法中，計算出主要人體成分結果。

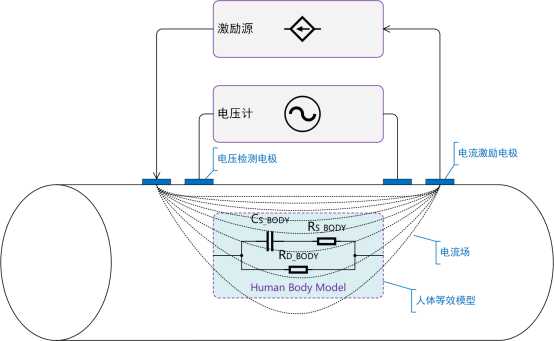

BIA測量示意圖

随着物質生活的改善，人們愈發重視通過持續的體征監測來進行健康管理。但是，市場上用于人體成分檢測的高性能設備（例如智能體脂秤、人體成分分析儀）通常體積、重量較大，不便于随身攜帶。

因此，在可穿戴領域推動生命體征監測的醫療變革成爲趨勢。目前，在智能手表、手環等智能穿戴産品中，BIA、PPG、ECG等健康測量技術不斷叠代創新，可獲得更加精準的人體健康數據。

可穿戴設備的人體阻抗測量可簡化成節段模型。I_FINGER、I_WRIST爲激勵電流端，V_FINGER、V_WRIST爲電壓測量端（等效電路見 下文圖片）。穿戴設備産品（例如智能手表）形态一般是測量上肢阻抗。

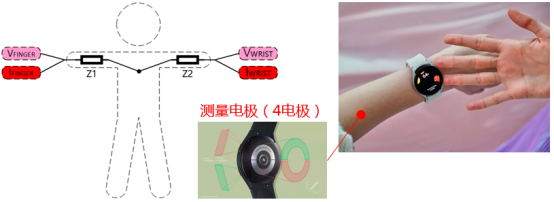

穿戴設備BIA示意圖

穿戴設備BIA電極示意圖

人體皮膚主要有表皮、真皮和皮下組織組成。表皮的角質層相當于一層很薄的絕緣層，類似電容的中間介質，真皮和電極片類似電容器的兩極闆。

由于汗腺裡有少量離子通過，所以可以把表皮模拟爲漏電的電容器，類似電容Cs和電阻Rs’的并聯。真皮和皮下組織可以近似爲電阻Rs，因此實際的人體等效模型會更加複雜化。

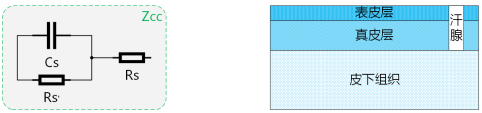

接觸阻抗等效電路

相較人體成分檢測的其他設備，穿戴設備的特性給應用BIA技術帶來更多挑戰。

➢電極采用幹電極，存在極化電壓的問題。

➢電極接觸面積小，存在接觸阻抗大的問題，尤其是在低溫、幹燥環境下。

➢穿戴設備體積緊湊，因此要求BIA電路簡單，且抗幹擾能力強。

➢穿戴設備一般爲消費電子産品，因此要求電路功耗低、成本可控。

芯海科技CS1253是一款支持可穿戴設備的生物阻抗測量的模拟前端（AFE）芯片，結合人體成分算法，可以實現高精度的人體成分分析。産品内部集成了生物阻抗測量電路（BIM）和高精度Sigma-delta ADC信号鏈。生物阻抗測量電路采用正弦激勵源，将生物阻抗轉化爲電壓信号送到ADC信号鏈進行測量，可以支持多頻率生物阻抗測量。

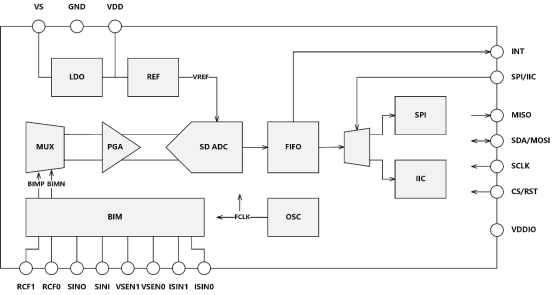

CS1253電路框圖

CS1253的精準度、集成度、低功耗、易用性等各方面指标均達到國際先進、國内領先水平，非常适合于智能穿戴應用場景。

準确度

➢支持接觸阻抗測量；

➢支持5種激勵源幅度設置；

➢内置24bit分辨率ADC，輸出速率10Hz~1280Hz 8檔可調；

➢支持OTP加載或軟件加載芯片校準值；

➢輸入阻抗>1MΩ@50kHz。

集成度

➢支持SPI和IIC數據通訊；

➢支持IO寬幅電壓1.8V~3.3V；

➢支持ECG共用電極，節省單闆模拟開關；

➢外圍電阻内置，減少單闆器件數量，節約系統成本。

低功耗

➢支持自動狀态機，減少主控幹預；

➢FIFO深度達256Samples，最長支持25.6s喚醒一次@10Hz；

➢支持ADC數據通訊中斷方式代替輪詢，降低功耗。

易用性

➢支持自動狀态機，無需頻繁切換配置；

➢支持中斷ADC采集數據阈值配置，無需頻繁讀取數據；

➢支持關鍵寄存器動态配置，無需全部刷新；

➢靈活的時序配置，滿足實際應用場景。

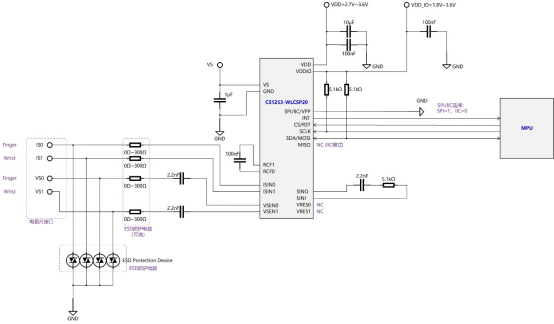

CS1253參考電路

在開發生态上，CS1253擁有完整的評估套件，硬件工具、軟件工具、測量算法、開發文檔及技術支持等均已準備就緒，方便客戶評估和開發産品，簡化開發周期，加快量産進程。

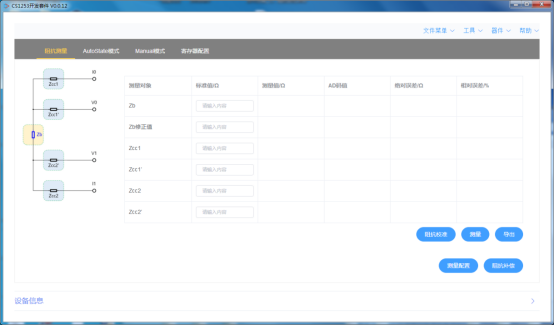

EVK上位機軟件

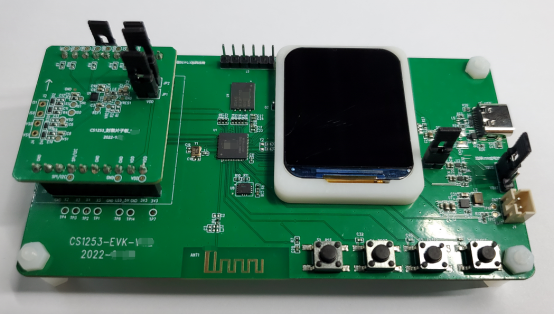

EVK評估闆

長期以來，芯海科技長期深耕健康測量領域，随着BIA、PPG、ECG産品序列的逐步豐富，正在形成系列化産品組合。

未來，公司仍将憑藉自身的“模拟信号鏈+MCU”雙平台驅動的技術優勢，持續構建從芯片到結構到算法的系統工程，賦能更多智慧健康領域的終端品牌客戶打造更強産品力。
