壓力傳感器是工業實踐中最爲常用的一種器件，通過感知壓力信号，并将其轉換爲電信号輸出。壓力傳感器通常由壓力敏感元件和信号處理單元組成，廣泛應用于各類工業自控場景，以及氣體、液體的過濾和測量等流量控制領域。
在壓力傳感器的常見工作架構中，惠斯通電橋（又稱單臂電橋）占據重要地位。這種電橋電路由四個電阻組成，技術架構相對簡單但效果顯著。其基本構成包括四個電阻（R1、R2、R3、Rx），分别被稱爲電阻的橋臂，以橋型方式連接。

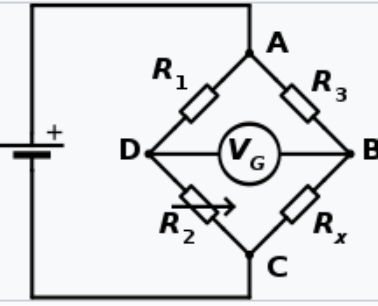

惠斯通電橋
然而，電橋輸出的信号通常比較微弱，且可能受到環境噪聲和幹擾的影響。因此，在壓力傳感器的應用中，信号調理芯片的作用至關重要。
信号調理芯片能夠将接收電橋輸出的微弱差分電壓信号，進行放大、濾波和數字化處理，以提高信号的可靠性和精度。處理後的數字信号，可通過SPI、I2C等數字接口輸出到微控制器或其他數據處理設備，以供進一步使用。
惠斯通電橋與信号調理芯片的結合，構成一個能夠精準測量壓力變化的傳感器系統。爲确保壓力傳感器的穩定性和可靠性，這一系統通常會被封裝在小型化封裝體中，以便集成到各種應用當中。
對于壓力傳感器而言，精度、高穩定性、可靠性以及低功耗等關鍵技術參數至關重要。這些參數包括：壓力值輸入和輸出精度、長時間工作的穩定性及低功耗、微小的壓力變化敏感度和線性度、從壓力變化到信号穩定輸出的快速響應度，以及是否具備寬溫工作範圍等，會直接影響到傳感器的性能和使用壽命。
因此，在選擇信号調理芯片時，必須确保其能夠滿足最終應用場景和實際需求。
芯海科技CS32A01X是一款專爲壓力傳感器而設計的高性能信号調理SoC芯片，具備高集成、高精度、高性能的特性，擁有多通道模拟輸入、高性能處理器以及豐富的外設接口，并且采用了小型化封裝設計。該芯品能夠在工業級環境中持久運行，在處理複雜的傳感器信号時表現出了優異的性能表現。
具體而言，CS32A01X在壓力傳感器的應用中，具有以下突出優勢：
1.高精度測量：内置24位高性能ADC模塊，采樣率高達8k，确保精确采集傳感器輸出信号。同時支持多達8路外部通道和10路内部通道，滿足多傳感器同時測量的需求。
2.高穩定性：通過先進的設計和制造工藝，确保輸出信号在長時間使用或環境變化下保持高度穩定，年變化率可低至±0.1%FS以下。
3.快速響應能力：具備快速響應時間，能夠迅速捕捉壓力變化并輸出穩定信号，适用于動态環境測量。
4.寬溫工作範圍：采用低溫漂基準電壓輸出設計，确保在-40~85℃/105℃的寬溫範圍内正常工作且性能穩定。
5.多元化輸出選項：模拟輸出支持LED驅動模塊、DAC、OPA以及恒流恒壓源等多種模式；數字輸出則支持I2C、SPI、UART、PWM等接口，方便與各類微控制器和處理器連接。
6.豐富的片上資源：除了卓越的性能和功能外，還提供完整的片上系統解決方案，包括強大的ARM® M0内核以及充足的Flash和SRAM資源，爲數據處理和存儲提供強大支持。

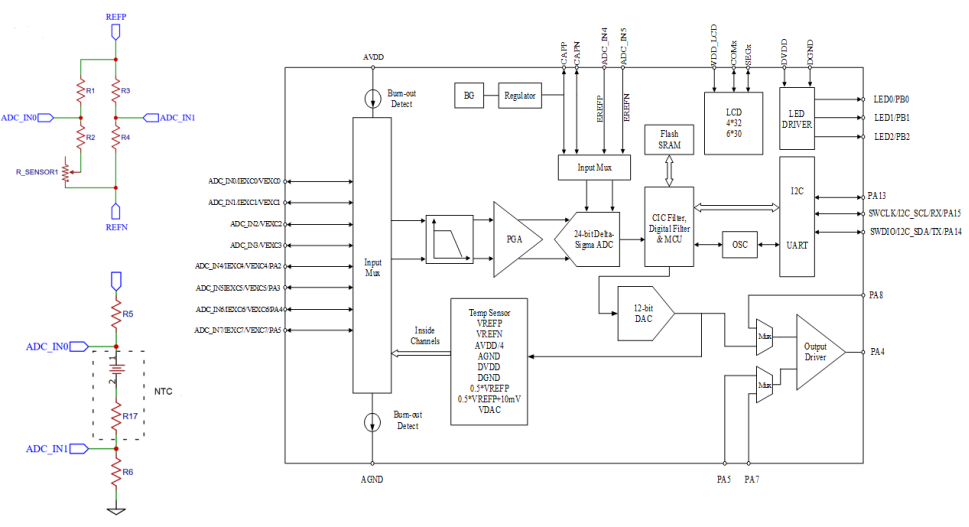

CS32A01X系列的壓力傳感器應用框圖
