拓展塢作爲筆電、台式及平闆電腦、智能手機等智能終端以及數字電視、顯示器、投影儀、VR設備等顯示終端的周邊配套産品，通過擴展塢上的USB口輕松連接鼠标、鍵盤、U盤、移動硬盤等外設，實現數據傳輸、視頻輸出、網絡連接等功能，提高設備性能和操作效率。
因此，拓展塢的應用解決了設備接口不足、傳輸速度慢、操作不便等痛點，提高了設備性能和操作效率，方便了商務出差和日常使用。目前，擴展塢的應用呈現明顯的多口化趨勢，多口産品成爲業界主要創新領域。這類産品種類越來越多，功能越來越豐富，主要采用USB C接口連接電腦，擴展出多個USB接口以及視頻輸出功能，方便連接舊的顯示設備，充分實現資源利用。而在擴展塢的系統架構中，USB 3.0芯片和Type C接口管理芯片是整個系統的核心。正如USB接口與Type C接口在擴展塢中是必不可少的接口一樣，USB 3.0芯片和Type C口管理芯片也是擴展塢系統不可或缺的部分。

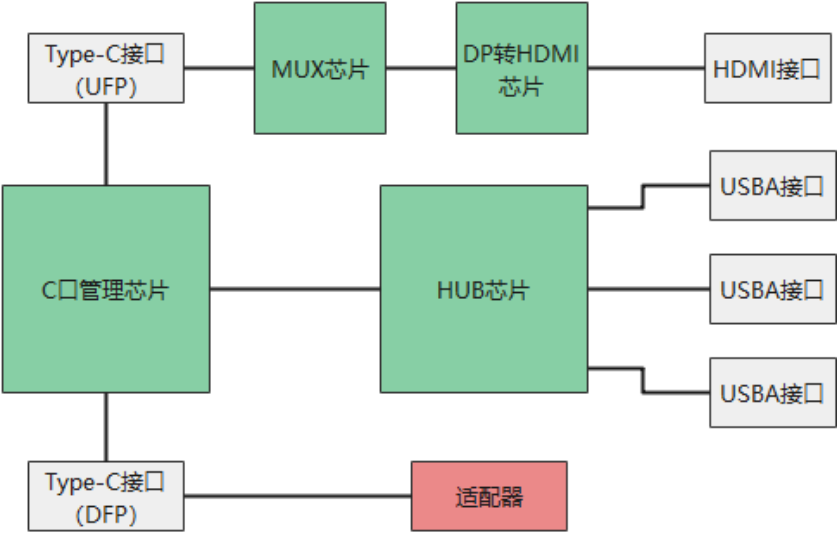

擴展塢系統框圖
采用芯海科技的USB 3.1 USB芯片CUB3141與USB C控制芯片CS32G020的組合，可以提供拓展塢應用整體應用方案。在該擴展塢方案中，CUB3141負責USB數據傳輸，CS32G020負責雙C口插拔管理、PD通信管理，能夠實現一線同時支持PD快充和數據傳輸，功能全面且使用方便。此外，方案還提供了多種接口選擇，包括全功能USB-C接口。特别值得一提的是，當該方案應用于顯示器時，不同于市面上的單C口方案或雙口方案隻能支持單口數據傳輸，該方案的兩個接口均能實現PD快充與數據傳輸，且支持雙接口盲插設計，爲用戶提供了極其便利的使用體驗。

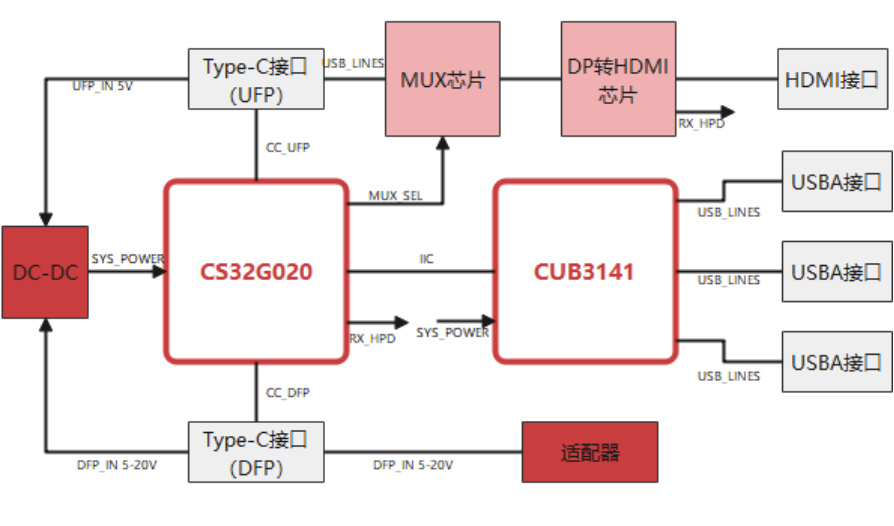

基于CUB3141+CS32G020的擴展塢框圖
CUB3141作爲少有的高性能國産4口 USB 3.1 Gen1 HUB芯片。相較傳統的USB 2.0 HUB芯片，CUB3141能夠實現高達5Gbps的數據傳輸速度，提供相較USB 2.0超出90%以上的總線供電能力，同時向下兼容USB 2.0和USB 1.1等，支持所有下遊端口的快速充電，具有用戶友好的自定義配置。CUB3141采用成熟工藝設計和制造，已完成全套嚴格的系統兼容性和可靠性測試，通過了USB-IF協議認證，完全兼容市場主流産品，可爲客戶提供高性能、高集成、低成本的通用USB3.0 HUB解決方案。同時，CUB3141可以通過靈活的ISP通道使用外部SPI閃存更新固件，爲客戶升級固件提供了便利。目前，芯海科技已完成USB2.0 HUB産品CUB2041和USB3.1 HUB産品CUB3141的系列化布局，進一步滿足更多的市場需要。未來，公司将通過持續加強産品及整體解決方案的核心競争力，爲客戶創造更大價值，爲消費者帶來更優質的産品體驗。CUB2041和CUB3141現可批量訂貨，更多需求和技術咨詢請聯系芯海科技。
