淺談發展中的eSPI總線應用優勢
2023-02-14
eSPI總線是Intel在2016年推出的一種通訊總線,用于x86 CPU平台和外設之間的通訊。支持eSPI接口的從設備,包括但不僅限于:
✔
Embedded Controller(EC)
✔
Baseboard Management Controller(BMC)
✔
SuperI/O(SIO)
✔
Port-80 Debug Card
eSPI總線的推出是爲了替代LPC總線。
《EC芯片專用總線》
中對比了LPC總線和eSPI總線之間的差異。相較于LPC總線,eSPI總線節省物理引腳、功耗低、速度快、協議可擴展、支持一主多從,全面碾壓 LPC 總線。

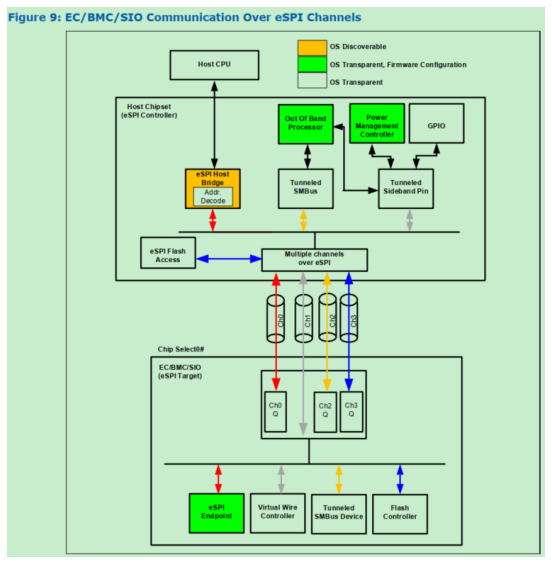

eSPI邏輯上設計了 Peripheral、Virtual Wire、OOB、Flash等4個數據通道。

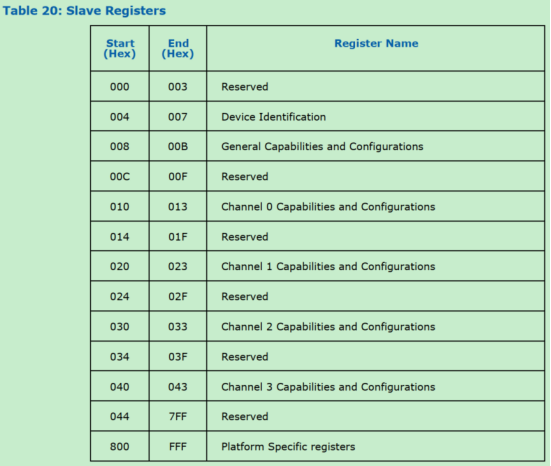

eSPI協議規定Slave端有5組寄存器,以描述eSPI SLave的通用配置和4個邏輯通道的配置。
Peripheral Channel
Peripheral Channel(邏輯外設通道)是爲了兼容LPC總線通訊而設計,支持I/O、Memory訪問。爲 KBC、ECI、UART、ShareMemory等Super-I/O 邏輯外設提供了訪問基礎。
Offset 10h: Channel 0 Capabilities and Configurations Register
通道 0 功能描述和配置寄存器。
寫 offset 10h 寄存器,使能Peripheral Channel。
VirtualWire Channel
VirtualWire Channel(邏輯虛拟線通道)是爲了取消x86平台的一些功能引腳,采用數據包的方式在Master和Slave直接傳遞引腳狀态。
例如,SCI、SLP_S3/S4、PLTRST#、SERIRQ 等信号。
Offset 20h: Channel 1 Capabilities and Configurations Register
通道 1 功能描述和配置寄存器。

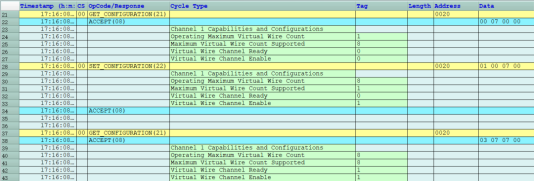

寫 offset 20h 寄存器,使能Virtual Wire Channel。
OOB Channell

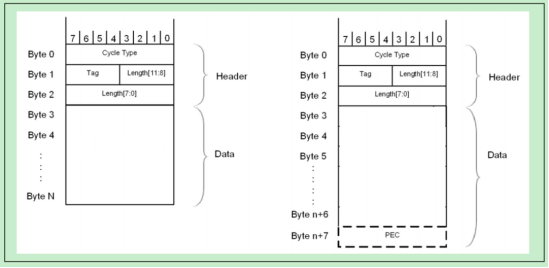

OOB Channel(邏輯帶外通道)定義了一個通用的數據包格式。用于Master和Slave之間傳遞大宗數據。
在上述 Data 區域,按需設計不同編碼的數據包,即可完成所需的功能。
SMBus over eSPI,将SMBus數據包在eSPI總線上傳輸。
MCTP over eSPI,将 MCTP 數據包在eSPI總線上傳輸。
PECI over eSPI,将 PECI 數據包在eSPI總線上傳輸。
Intel CrashLog over eSPI,利用eSPI總線抓取CPU、PCH異常log
OOB 通道是eSPI 總線上最靈活的數據傳輸通道,未來還可以根據實際需要,開發出不同的功能。
Offset 30h: Channel 2 Capabilities and Configurations Register
通道 2 功能描述和配置寄存器。

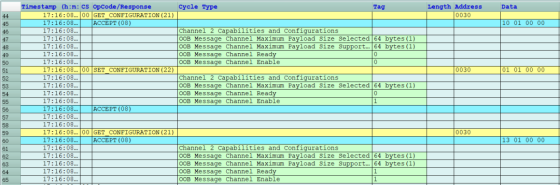

寫 offset 30h 寄存器,使能OOB Message Channel。
Flash Channel
Flash Channel(邏輯存儲通道)解決的是 eSPI-Master 和 eSPI-Slave 之間 SPI Flash 共享的問題,以減少設計 BOM。
以往,EC、BMC 等設備都需要一個 SPI Flash 存儲固件,CPU 也需要一個 SPI Flash 存儲 BIOS。如果 EC 和 CPU 可以共享一個 SPI Flash,即可節省資源。

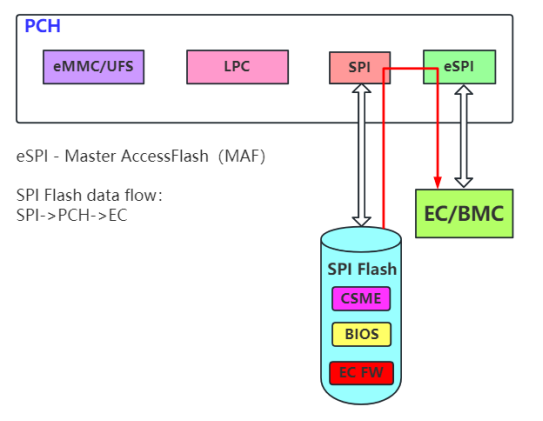

Master Attached Flash(MAF),SPI Flash 接 PCH,EC啓動時透過 eSPI總線的 Flash通道,讀取固件執行。

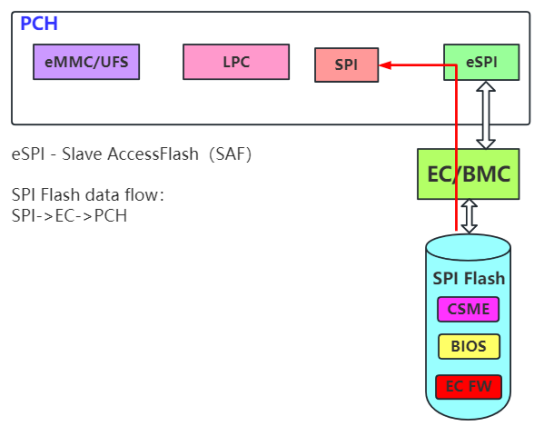

Slave Attached Flash(SAF),SPI Flash 接 EC,PCH 啓動時透過 eSPI總線的 Flash通道,讀取ME、BIOS 等固件。
Offset 40h: Channel 3 Capabilities and Configurations Register
通道 3 功能描述和配置寄存器。
寫 offset 40h 寄存器,使能Flash Access Channel。
芯海EC的發展
芯海科技CSC2E101
支持LPC/eSPI
雙總線,
是一款高集成、高安全、低功耗、易開發的嵌入式控制器(Embedded Controller),産品性能指标達到國際領先水平。
CSC2E101的APROM最大448KBye,爲 EC應用設計提供了廣闊的空間。應用設計上,CSC2E101完成了OOB 通道的SMBus、MCTP、PECI、CrashLog等數據包通訊驗證,爲客戶二次開發提供了簡便的接口。
預計今年,芯海科技将會再次推出一顆更高性價比的全新EC芯片 ,持續豐富PC産品序列。
當前,芯海科技EC産品已成功
進入Intel PCL(
平台組件列表)序列,成爲中國大陸首顆達到國際行業标準、獲得國際認可的EC芯片,榮獲
“
硬核中國芯·
2022年度最佳MCU芯片”及“太平洋電腦網·2022年度智臻先鋒技術獎”,同時助力公司榮膺中國計算機學會“2022中國工業計算機領域年度先鋒企業”等系列榮譽。
一直以來,芯海科技始終堅持在産品技術上對标國際
一流廠商,努力創造出更高規格、更強性能和更具創新力的優勢産品,同時持續構建更加完善和可持續的産品供應鏈體系,爲客戶提供更具性價比和品質保障的産品服務。
