随着Type-C接口在手機、電腦等便攜設備上普及，日常使用中或許會遇到如下問題。
1. 爲什麽這個Type-C充電器充電這麽慢？
2. 電腦的Type-C充電器能給手機充電嗎？
3. PD充電？Type-C充電？有什麽區别？
要解答以上幾個問題，就得了解一下基本設計了。
快充 VS 慢充

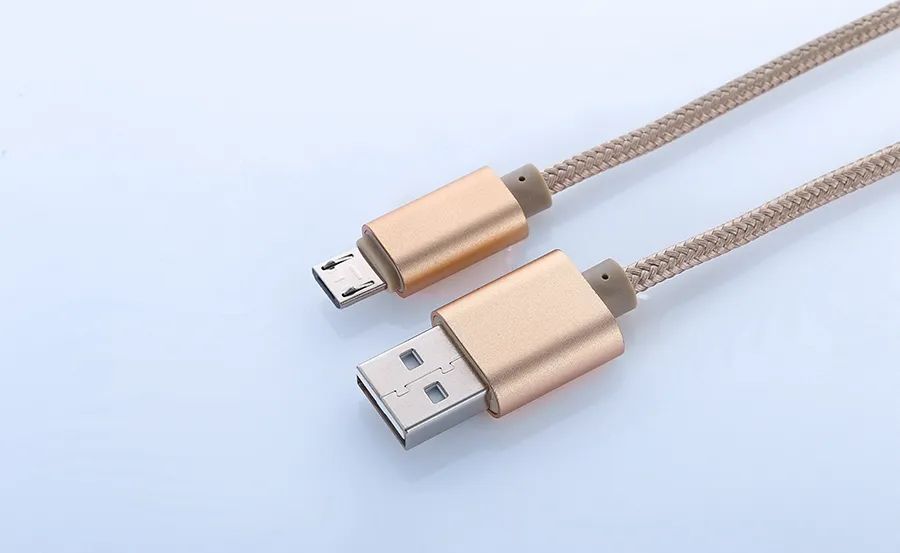

普通充電，使用USB Type-A Standard接口轉USB Type-B Micro接口的連接線給手機充電。
充電頭端的USB Type-A Receptacle作爲電源輸入端，連接手機端的USB Type-B Micro接口作爲電源輸出端。
在沒有充電協議的加持下，充電器最大隻能對外提供5V@900mA（USB3.0 是 900mA，USB2.0是500mA）的充電功率。
這是USB Type-A/B接口的硬件設計規範，那麽這樣的設計最大提供 4.5W的充電功率。

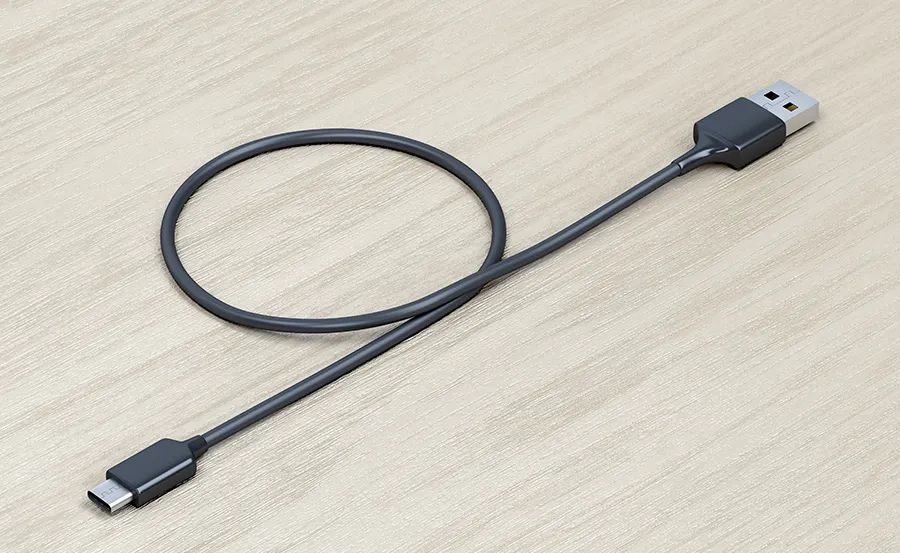

使用USB Type-A Plug 轉USB Type-C Plug的連接線給手機充電。
充電頭端的USB Type-A Receptacle作爲電源輸入端，連接手機端的USB Type-C接口作爲電源輸出端。
Type-C接口規定，Power Source端供電能力取決于cc上的Rp電阻。

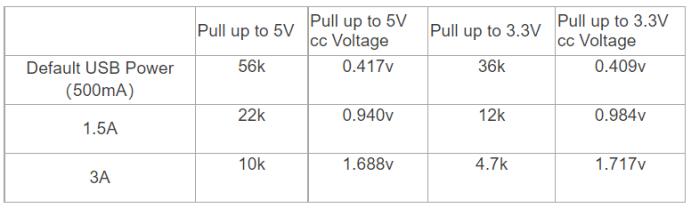

Power Sink端cc下拉Rd=5.1K，根據cc分壓即可确定Power Source端的供電能力。
一般來說，Type-A Plug轉Type-C Plug的連接線，Type-C端的Rp會聲明其支持5V@3A的供電，但是得配套專用的充電頭。
由于轉接線和充電頭可能不是配套的。如果充電頭端的USB Type-A Receptacle隻能提供5V@900mA，那麽即使轉接線Type-C Plug端Rp聲明爲 5V@3A，也沒法給手機最大提供5V@3A的充電功率，還有可能損壞充電頭。
在沒有充電協議的加持下，Type-C轉接線最大可以支持 5V3A的充電功率，即最大15W的充電功率。
這就是Type-C充電，屬于硬件設計規範。
快速充電
實際上，不管是Type-C接口，還是Micro USB接口，都出現過支持超過硬件接口設計規範充電功率産品。
這些都是快充協議的功勞，而且大都是利用轉接線中的USB2.0 D+/-兩個線完成通訊。
注意，這裡的通信不是USB通信，隻是利用D+/-兩根線，設計的通訊協議而已。這種協議屬于私有協議，各家設計均不相同，詳細協議此文不作介紹。
但是，快充的原理都是通過私有協議協商後，充電器端會提高充電電流或者充電電壓，以滿足設備快充。

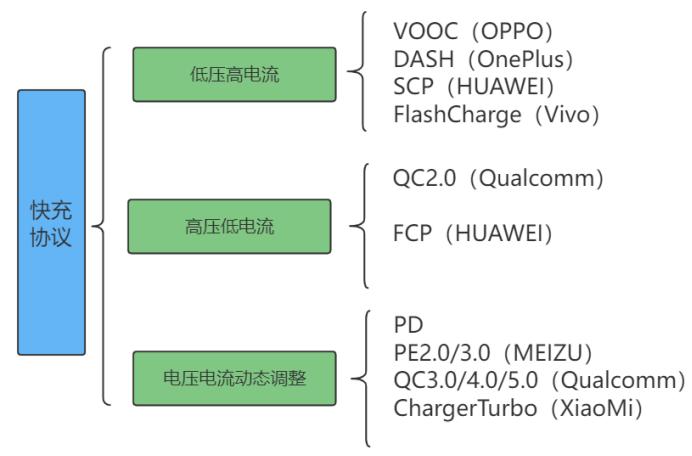

手機市場巨大，各家雖然都采用同樣的Type-C接口作爲充電接口，但是基本都設計了自家的私有快充協議。
關于手機的快充，有三點是關鍵。充電頭、充電線、充電設備。
以某手機爲例，支持最新的FCP快充協議，在使用原裝充電器和充電線的情況下，最大支持66W充電，就是所謂的超級快充。充電電壓達到11V，充電電流最大達到6A。
連接充電後，首先充電頭端會發起FCP快充識别協議，同時充電線的接頭裡面也設計有識别IC。當充電頭通過FCP協議正确識别了手機和充電線後，手機充電才會進入超級快充。
爲了實現66W超級快充，充電線材需要承受6A的大電流，因此必須設計一個識别 IC，防止使用普通線材發熱起火（充電線接口也設計爲橘黃色和普通線材做出區分）。

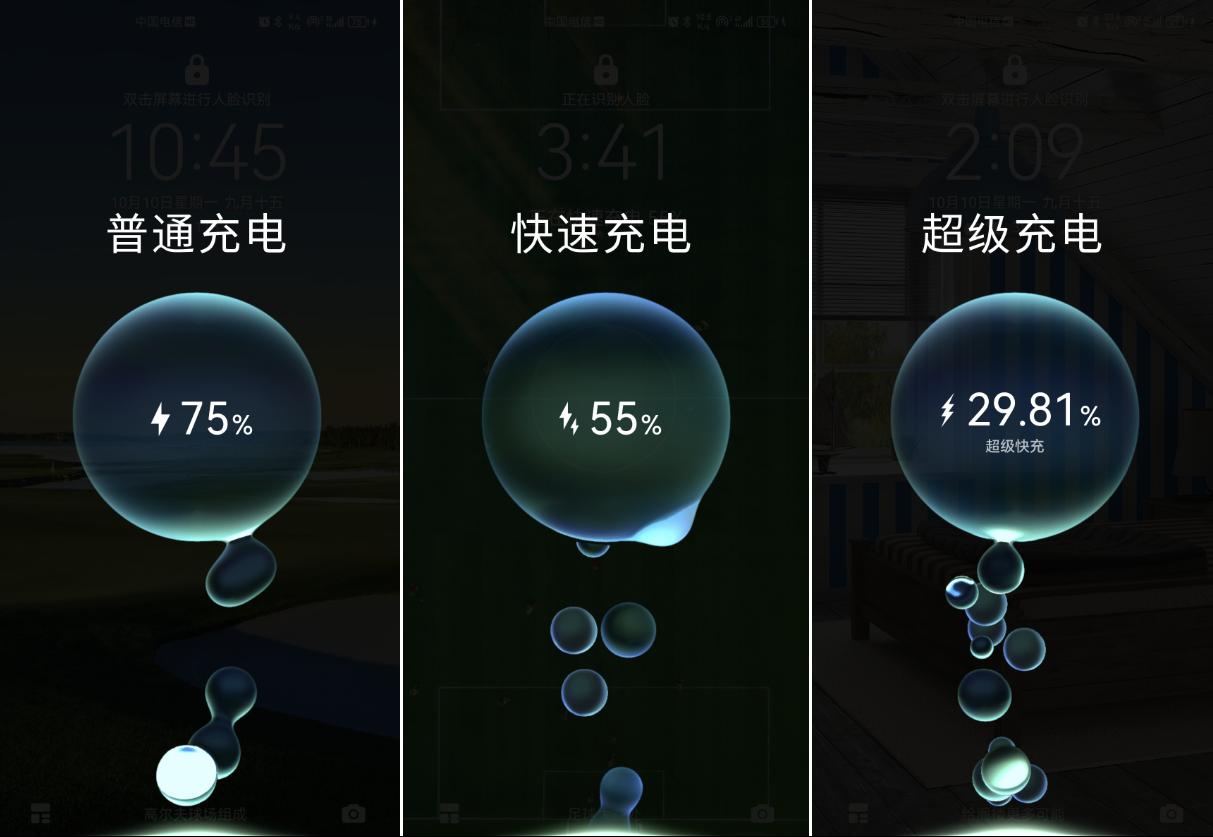

當使用的充電頭，或者充電線不是原裝的，都隻能實現普通充電模式。手機同時支持PD快充，顯示爲快速充電。原裝充電器加充電線才會顯示爲超級快充。
這就是爲什麽充電器或者充電線不原裝的話，充電速度很慢的原因。
PD快充
PD全稱Power Delivery，是USB-IF協會設計并推廣的一種快充協議，以解決移動電子設備快充協議混亂的局面。當前PD3.1協議可以最大支持 240W的充電功率，幾乎涵蓋了所有的移動電子設備。
支持PD快充，必須采用USB-C to USB-C的連接線，因爲PD快充是基于PD協議實現的。

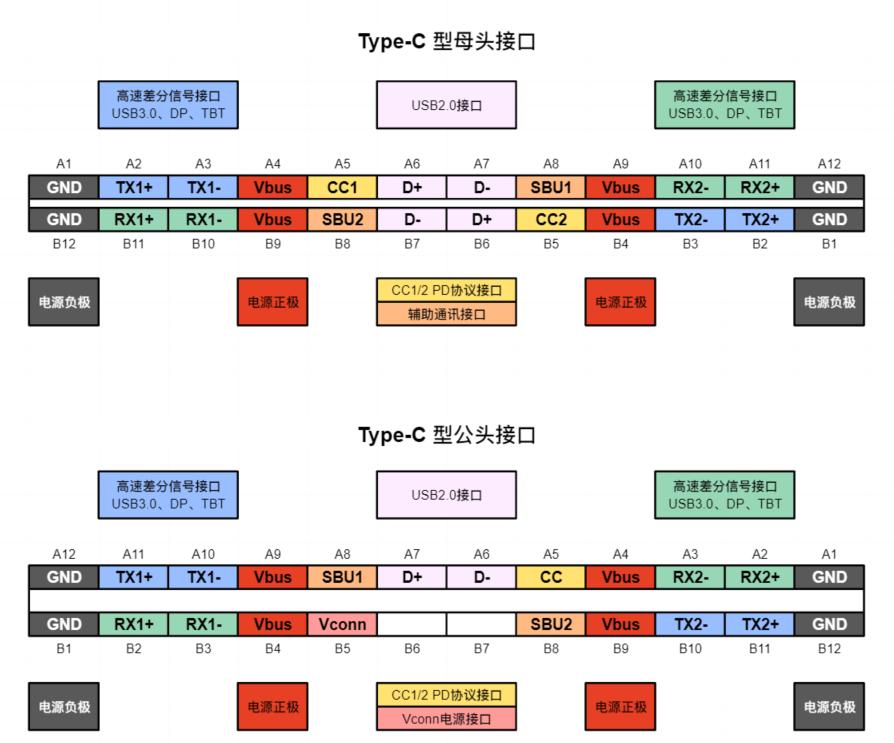

PD協議是在Configuration Channel上實現的，即下圖中的A5或者B5。
USB Type-A轉 USB Type-C充電線中是沒有cc通訊的。

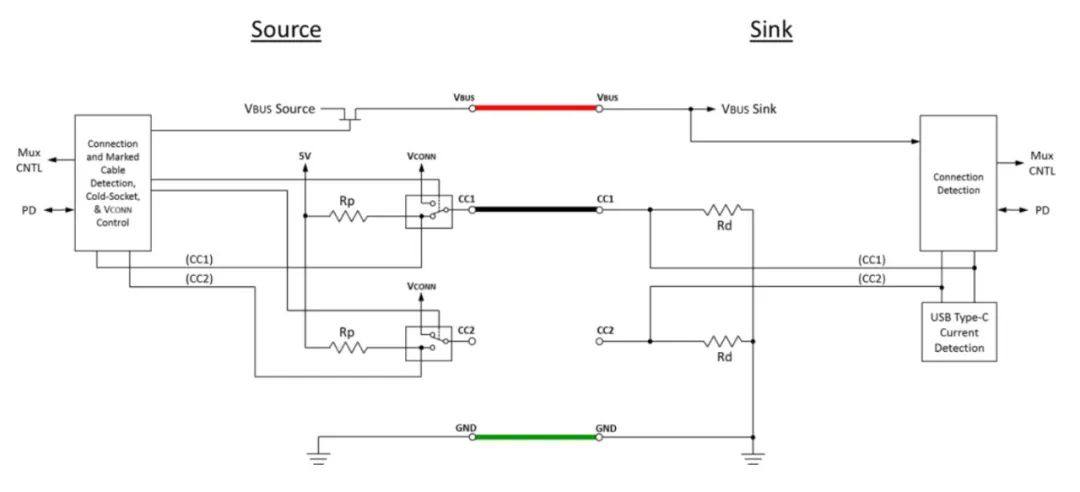

如下圖，當充電設備通過USB-C to USB-C的充電線連接後，雙方的cc都會連接。
經過Power Negotiate後，充電器端會提高供電電壓或者電流，以實現快充。
圖片來源于USB協會官網開源技術文檔
PD在Power Negotiate上比較簡單。如下是筆記本電腦的Type-C接口上的cc 通訊。
1. Power Source端發送Source Capability（包含1-4組Power Level）
2. Power Sink根據自身需求請求一組合适的Power Level
3. Power Source安裝 Power Sink請求提升電壓，設置限流阈值即可

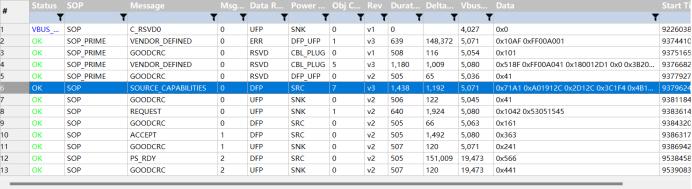

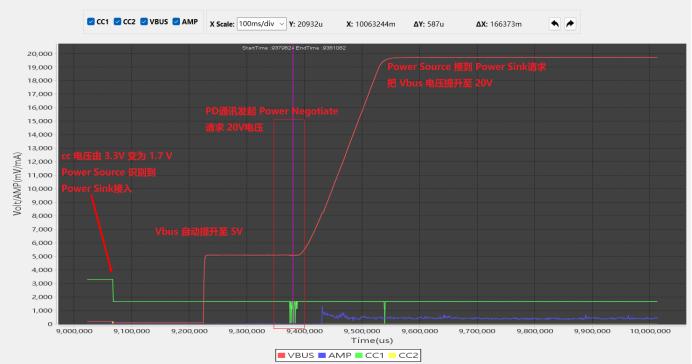

抓取PD通信波形，以及Vbus變化情況，如下圖。
當然，PD協議不僅僅會完成Power Negotiate，還會繼續完成AltMode配置，實現DP、TBT、USB4、PCIe 等高速協議的通道配置。
筆記本的充電需求一般在45W-90W，因此Type-C接口就是第一選擇，同時支持 PD快充協議。
一個USB-C口就可以實現USB+DP+PD全功能。
顯然筆記本電腦使用的 Type-C充電器也采用了PD快充協議，其對外有 4 組供電等級聲明。
那麽用它對手機充電時，手機請求合适的充電等級即可。
多協議兼容
私有協議各有優勢，但是互不兼容。當Power Source端和Power Sink端的快充協議不一緻，那麽就猶如雞同鴨講，無法實現快充了。
事實上，私有快充協議不兼容問題已經有工程師提出了解決方案，那就是多協議解碼器。
通信協議實質上就是一定規則的電平變化，那麽使用軟件配合 MCU 必然可以實現多協議兼容。如果Power Source端或者 Power Sink 端采用了多協議解碼器，就如同學習了多門“方言”。不管是“廣東話”還是“陝西話”，協議解碼器都能“說” 或者 “聽”。
芯海科技針對多協議充電推出完整的解決方案。

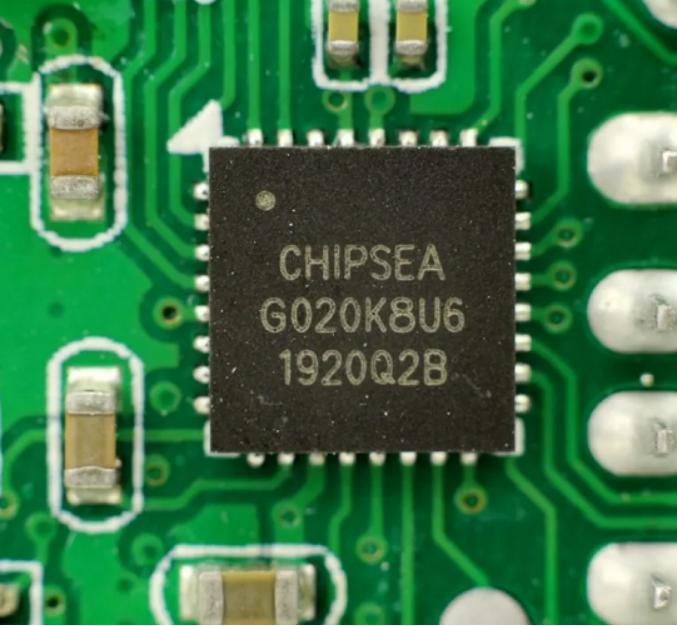

CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0協議的USB Type-C控制器，可應用于PC電源适配器、手機充電器、移動電源、車充、HUB 等領域。
CS32G020内嵌 ARM® Cortex™-M0 内核，主頻最高 48MHz，可以支持很廣範圍的工業控制應用和需要高性能 CPU 的場合。内置 64K 字節程序flash，數據flash 大小可配置(與程序flash共享) ,4K 字節 LDROM，8K 字節 SRAM。CS32G020 封裝包括 QFN24 和 QFN32。
CS32G020支持PD、QC4.0、SCP、FCP、AFC等快充協議。
此外，芯海旗下可适用電源PD快充應用的典型芯片有CSU3AF10、CPW3301等多款産品。
CSU3AF10是一款廣泛适用于移動電源、儲能電源、無線充、車充等應用領域的通用型、單通道PD快充控制器，内嵌MCU，主頻最高24MHz，内置64KB Flash，是CS32G020的精簡版本，在保留相應的核心功能基礎上，新增了USB PD3.1、UFCS等協議的支持。
CPW3301是一款适用于充電器、适配器等應用領域的高性能、高集成度的Type-C PD控制器，可用于USB-A 和TYPE-C雙端口輸出的快充協議IC，集成恒壓、恒流、以及恒溫控制環路，集成高精度的電流采樣和電荷泵電路。
芯海科技的PD快充芯片内置MCU架構與私有協議PHY，擁有性能強大、功能全面、功耗低及強加密的安全措施。同時，芯海完善的Smart PD開發生态，具有檢測精度高、資源豐富、協議靈活與兼容性好、豐富的參考資料、高效易用的開發工具等優勢，能夠爲終端電源産品提供全方位解決方案。
