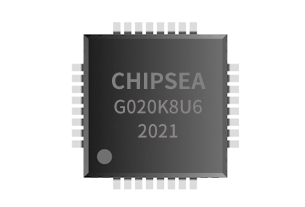

CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0協議的USB-C控制器，CS32G020内嵌ARM® Cortex™-M0内核，主頻最高48MHz，内置64K字節程序flash，數據flash大小可配置(與程序flash共享) ,4K字節LDROM，8K字節SRAM。因而可以支持很廣範圍的工業控制和需要高性能CPU的場合。可應用于PC電源适配器、手機充電器、移動電源、車充、HUB等領域。

CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0協議的USB-C控制器，可應用于PC電源适配器、手機充電器、移動電源、車充、HUB等領域。CS32G020内嵌ARM® Cortex™-M0内核，主頻最高48MHz，因而可以支持很廣範圍的工業控制和需要高性能CPU的場合。

Type-C和USB PD

支持USB PD3.0協議，支持PPS
CC口可配置的RP和RD
支持2路Type-C口，可以獨立進行PD通信
CC口支持21V耐壓
内置2個高壓（21V）控制口
支持快速角色交換（FRS）

其他協議

支持QC4.0+、SCP、FCP、AFC協議
支持BC1.2、Apple 2.4A
支持DP、DM上的所有配置
支持FCP、AFC等多種快充協議輸入

外設

最多27個通用 (GPIO) 腳
3個16-bit 定時器，8位預分頻
1組UART
1組SPI
1組I2C（支持主從模式）
2個模拟比較器
12位模數轉換器(ADC)
11位數模轉換器(DAC)
欠壓檢測(BOD)

32位MCU

内核ARM®Cortex™-M0 核，主頻最高48MHz
60K Flash 内存用來存放應用程序 (APROM)
可配置的數據 flash(Data Flash)
4KB啓動代碼空間 (LDROM)
内嵌8KB SRAM
系統啓動區間可配置，可以從APROM，LDROM或SRAM啓動

時鍾和晶振

24/8MHz 内部 oscillator (HSI) (25℃, 5V,1% 誤差)
10 KHz 内部低功耗oscillator (LSI)

工作模式： (低功耗模式，多鍾低功耗策略)

Normal模式，工作電流10mA@5V，25℃
Sleep模式，工作電流2mA@5V，25℃
Deep-Sleep1模式，工作電流100uA@5V，25℃
Deep-Sleep2模式，工作電流12uA@5V，25℃
Deep Power-Down模式，工作電流2.5uA@5V，25℃
