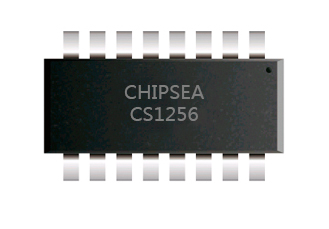

CS1256
主要應用場景：人體阻抗分析、交流測脂。
CS1256是一個包括一個ADC信号鏈和人體阻抗測量模塊(BIM)、一個Sigma-delta ADC及數字濾波器Digital Filter；其中ADC信号鏈包括有輸入MUXP/MUXN，可編程低噪聲增益放大器(PGA)；MUXP/MUXN 具有3個内部輸入通道；PGA 和ADC具有多種增益選擇，數字濾波器可配置爲多種輸出速率。人體阻抗測量模塊采用正弦激勵源，将人體阻抗轉化爲電壓信号送到ADC信号鏈進行測量，可以支持多電極、多頻率人體阻抗測量。
BIM
-- 支持4 電極測量
-- 支持5K/10K/25K/50K/100K/250KHz 多檔頻率測量
-- 支持阻抗絕對值和相角測量
-- 支持5K/10K/25K/50K/100K/250KHz 多檔頻率測量
-- 支持阻抗絕對值和相角測量
ADC
-- 24 bit 分辨率
-- 輸出速率10~1280Hz 8 檔可選
2.35V 參考、40Hz 速率、128 倍增益下19.5bits有效位
-- 輸出速率10~1280Hz 8 檔可選
2.35V 參考、40Hz 速率、128 倍增益下19.5bits有效位
LDO 及内部參考電壓
-- 自帶LDO，輸出2.35/2.45/2.8/3.0V 可選，精度±1%
-- 自帶低漂移基準，内部參考電壓2.048V 可選，精度±1%
支持性能、普通、低功耗、休眠模式
支持電壓測量、溫度測量、BIM 測量及手動測量模式，單命令切換
低漂移片上時鍾
三線串行通訊
-- 自帶低漂移基準，内部參考電壓2.048V 可選，精度±1%
支持性能、普通、低功耗、休眠模式
支持電壓測量、溫度測量、BIM 測量及手動測量模式，單命令切換
低漂移片上時鍾
三線串行通訊
